Енергийна система 20MVA, 33kV/11kV, 50Hz/60Hz
Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

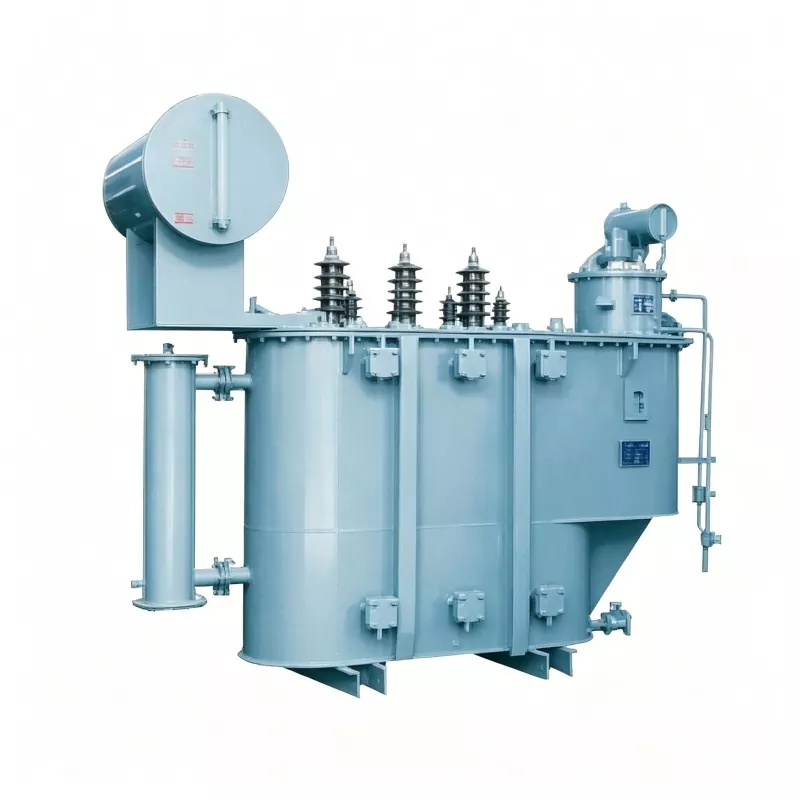

Силовият трансформатор 33kV 11kV 20mVA на Huajidian е основно оборудване за пренос и разпределение на енергия за средни и електропреносни мрежи с високо напрежение. Като професионален местен производител на силови трансформатори, Huajidian се възползва от години R&D и производствен опит за оптимизиране на структурата и производителността на продукта. За разлика от малките и средните разпределителни трансформатори, това оборудване с голям капацитет се използва предимно в регионални централни подстанции, поемане на основната задача за понижаващо разпределение от 33kV до 11kV. Той е адаптивен към сложни условия на електрическата мрежа, издържа на продължителна работа при високо натоварване и мигновени въздействия на късо съединение и се използва широко в ключови проекти като подобрения на градската електропреносна мрежа, инфраструктура на индустриалния парк и ново разпределение на енергийната мрежа.
Продуктът е сертифициран по система за качество ISO, отговаря на националните стандарти за енергийна ефективност и има стандартизирани характеристики производствени процеси и строг контрол на качеството, отговарящи на изискванията за изграждане и експлоатация на различни висококачествени абонатни станции.
1. Номинален капацитет: 20 MVA (20000 kVA), подходящ за средни до големи регионални сценарии за натоварване на разпределението на електроенергия.
2. Ниво на напрежение: 33kV от страна на високо напрежение, 11kV от страна на ниско напрежение; страната с високо напрежение може да бъде оборудвана с ±2×2,5% или ±5% стъпални превключватели за гъвкаво регулиране на напрежението за адаптиране към напрежението на мрежата флуктуации.
3. Фаза и честота: Трифазен, 50Hz, съвместим с вътрешните и международни стандарти за електрическа мрежа.
4. Номинален ток: Приблизително 350A от страна на високо напрежение 33kV и приблизително 1050A от страната с ниско напрежение 11kV страна (изчислена по стандартни формули за мощност, със стабилна товароносимост).
Стандартна конфигурация Dyn11/YNd11, ефективно потискане на хармониците в мрежата, подобряване на качеството на електрозахранването и осигуряване на надеждни неутрални условия за заземяване на страната с ниско напрежение; основна конфигурация в съвременната власт разпределителни системи.
7%-10%, адаптивни според изискванията за капацитет на късо съединение на подстанцията, ефективно ограничаване ток на късо съединение и осигуряване безопасността на електрическата мрежа и крайното оборудване.
Отговаря на стандартите за издържано напрежение на импулс на мълния и издържано напрежение на мощностна честота за 33kV и 11kV системи. Устойчивото напрежение на импулса на мълния от страна на 33kV достига 170kV, демонстрирайки отлична изолация и производителност на мълниезащита, подходяща за сложни условия на работа на открито.
Продуктът поддържа двурежимно разсейване на топлината, за да се адаптира към различни натоварвания и условия на околната среда:
- ONAN потопено в масло самоохлаждане: Разчита на естествена конвекция на изолационно масло и пасивно разсейване на топлината от ребра на резервоара, подходящи за сценарии с конвенционално натоварване, с ниска консумация на енергия и нисък шум.
- ONAF маслено въздушно охлаждане: Комбинирано с външен вентилатор за принудително въздушно охлаждане, което значително подобрява капацитет на претоварване на оборудването и задоволяване на изискванията за захранване с голямо натоварване по време на пиково потребление на електроенергия периоди.
Ядрото на оборудването използва високопропускливи листове от силициева стомана или аморфни сплави с ниски загуби, ефективно намаляване на загубите на празен ход и натоварване, отговарящи на националните стандарти за енергийна ефективност ниво I и II. Цялостната структура приема запечатан и устойчив на корозия дизайн с подсилен корпус на резервоара, подходящ за сложни сценарии като напр. вътрешен и външен монтаж, голяма надморска височина и големи температурни разлики. Напълно запечатан дизайн на маслената верига предотвратява стареенето и влошаването на изолационното масло, като значително намалява по-късните разходи за поддръжка и осигурява дълготрайност стабилна работа на оборудването.
Силовият трансформатор 33kV 11kV 20mVA се използва широко в градски подстанции, разпределителни подстанции в индустриални паркове, нови абонатни станции, свързани с енергийната мрежа, и проекти за електроснабдяване на общинската инфраструктура. Подходящ е за средно до сценарии за захранване с голямо натоварване, като гъсто населени градски жилищни райони, големи промишлени предприятия, летищни и железопътни поддържащи електроснабдяване, преобразуване на напрежението на вятърни и слънчеви електроцентрали и надстройки на електропреносната мрежа.
Казус от практиката: Проект за ГИС подстанция Brihart 33/11kV в Бангладеш
В проекта EPC за подстанция Brihart 33/11kV GIS на надстройката на електроразпределителната система на Бангладеш, Huadian персонализира и достави силов трансформатор 33kV 11kV 20mVA като основно понижаващо оборудване на подстанцията. Насочвайки се към суровата среда на висока температура и влажност в местната област, продуктът е оптимизирал своите антикорозионна, влагоустойчива и разсейваща топлина производителност и приема режим на въздушно охлаждане ONAF, за да осигури стабилна работа при продължителни високи натоварвания.
След пускането в експлоатация оборудването успешно завърши преобразуването от 33kV захранване с високо напрежение към 11kV разпределително напрежение, разрешаване на проблемите с недостатъчен капацитет на захранване и нестабилно напрежение в Langpu площ. Това осигури електрозахранване на околните промишлени и жилищни зони, подобри надеждността на регионалната електрическа мрежа с 30% и поддържа стабилна работа с нулеви повреди от пускането в експлоатация, печелейки високи похвали от собственика и местните власти.
С непрекъснатото надграждане на изискванията за пестене на енергия и намаляване на потреблението на електрическата мрежа, това е така препоръчително е изрично да се изисква оборудването да отговаря на националните стандарти за енергийна ефективност ниво I и II по време на снабдяване. Продуктите на Huadian използват железни сърцевини с ниски загуби и оптимизиран дизайн на намотките, което води до ниска работа консумация на енергия и ефективно намаляване на дългосрочните експлоатационни разходи.
Този модел трансформатор с голям капацитет не е лесно достъпен и трябва да бъде персонализиран въз основа на действителния проект условия. Преди доставката ключови параметри като метод на инсталиране, надморска височина, околна температура и система капацитетът на късо съединение трябва да бъде потвърден, за да се осигури точна съвместимост на оборудването.
Този трансформатор за ниво на напрежение изисква използването на разпределителна уредба за високо напрежение 33kV/11kV, елегазово изолирана разпределителна уредба, GIS комбинира електрическо оборудване и устройства за релейна защита, за да образуват цялостна система за разпределение на електроенергия, осигуряваща безопасната и съвместима работа на електрическата мрежа.
Въпрос 1: Този силов трансформатор 33 kV 11 kV 20 mVA подходящ ли е за външна инсталация на голяма надморска височина?
A1: Да. Huajidian може да персонализира трансформатора според надморската височина на проекта и температурата на околната среда, надграждайки го с изолационна армировка за голяма надморска височина, UV устойчивост, функции за защита от корозия и влага. Той е подходящ за открити среди с ниско напрежение на голяма надморска височина и може да издържи на екстремни метеорологични условия условия като високи температури, силни ветрове и валежи.
Q2: Каква е разликата между конфигурациите на стъпален превключвател под товар и стъпален превключвател за този трансформатор?
A2: Стъпните превключватели без товар изискват изключване от напрежението за регулиране на напрежението, подходящи за сценарии със стабилна мрежа напрежение и ниска честота на смяна на крана; стъпалните превключватели под товар позволяват регулиране на напрежението в реално време без прекъсване на захранването и без да се засяга нормалното захранване, подходящо за проекти за електропреносни мрежи с големи колебания на напрежението и високо изисквания за надеждност на захранването. Конфигурацията може да бъде избрана според нуждите.
Q3: Какъв е животът на оборудването и цикълът на рутинна поддръжка?
A3: При стандартна инсталация и нормални работни условия продължителността на живота на оборудването може да достигне 30 години. Така е Препоръчва се извършване на рутинна поддръжка всяка година, включително тестване на изолационно масло, проверки на уплътнението на оборудването и калибриране на параметрите на линията. Оборудването приема напълно запечатана структура, което води до ниска ежедневна поддръжка натоварване, ниски разходи за поддръжка и силна дългосрочна оперативна стабилност.
Като професионален производител на високоволтови трансформатори и доставчик на услуги в Китай, Huajidian притежава пълно производствени квалификации, съвременно производствено оборудване и професионален технически екип. Ние можем да осигурим глобално клиенти с услуги на едно гише, включително персонализиране на параметри, дизайн на чертежи, точни котировки, на място ръководство за инсталиране и поддръжка след продажба. За нуждите от поддръжка на проекти за подстанции, моля, не се колебайте да се свържете да получим персонализирани технически решения и оферти за обществени поръчки.
