Разпределителна апаратура с въздушна изолация от Китай за надеждна енергийна инфраструктура

TheХуаджидян Разпределителна апаратура с въздушна изолацияразполага с метална бронирана конструкция и използва въздушна изолация + технология за гасене на вакуумна дъга. Той не отделя парникови газове SF₆, осигурявайки екологичен и нисковъглероден жизнен цикъл. Оборудването стриктно се придържа към стандартите IEC 62271-200 и GB 3906, покриващи нива на напрежение от 6kV до 36kV, номинален ток от 630A до 4000A и ток на прекъсване при късо съединение от 25kA до 40kA. Подходящ е за вътрешни подстанции, промишлени предприятия, търговски комплекси и центрове за данни.

Основни предимства

1. Безопасен и надежден, превъзходна производителност

Стандартните характеристики включват петзащитна блокировка и дизайн за защита от дъга. Рейтингът на гасене на вътрешна дъга достига IAC A FLR, елиминирайки риска от неправилно функциониране и образуване на дъга.
Вакуумният прекъсвач има механичен живот от ≥10 000 цикъла. Главната верига използва медна сплав с висока проводимост, със съпротивление на веригата ≤130μΩ. Покачването на температурата е намалено с 15K в сравнение с традиционното оборудване, което го прави подходящо за чести работни сценарии.
Степен на защита IP4X, адаптивен към тежки среди като висока влажност и прах, осигуряващ дългосрочна стабилна работа.

2. Модулен дизайн, гъвкава адаптация

Шкафът приема стандартна модулна архитектура, поддържаща единични/двойни шини и фиксирани/сменяеми конфигурации, което позволява гъвкава комбинация от товарни превключватели, прекъсвачи и предпазители.
Ширините на шкафа се предлагат в 500 mm/650 mm/800 mm, което позволява надеждно монтиране на стена, спестяване на 30%–50% от пространството и адаптиране към компактни разпределителни помещения.
Поддържа персонализирани решения, за да отговори на изискванията за напрежение, ток и логика на защита на различни сценарии.

3. Нисковъглеродна икономика, лесна поддръжка

100% без SF₆, нулев парников ефект, в съответствие с глобалните екологични и нисковъглеродни тенденции, не изискващи специална поддръжка или изхвърляне на газ.
Дизайнът на въздушната изолация прави компонентите лесни за достъп и проверка, не изискващи специални инструменти, намалявайки разходите за поддръжка с повече от 40%.
Ниска обща цена на жизнения цикъл, съчетаваща икономическа и екологична стойност.

4. Строг контрол на качеството, глобално сертифициране

Внедрете тристепенна система за контрол на качеството: IQC→IPQC→FAT, провеждайки цялостни тестове от суровините до готовите продукти, за да гарантирате, че всяка част от оборудването отговаря на договорните и международните стандарти.
Продуктите са сертифицирани от IEC, CE, IECEx и ATEX, предоставяйки съвместими услуги за пазари като SABER на Саудитска Арабия и SNI на Индонезия.
Възползвайки се от зрялата верига за доставки в Китай, основните компоненти се доставят от реномирани производители в Уенжоу, осигурявайки стабилно и надеждно качество.

Типичен случай на приложение

Проект за електроразпределение на 10 kV в индустриален парк в Югоизточна Азия

История на проекта:През 2024 г. ние предприехме проект за разпределение на електроенергия за производствен парк във Виетнам, изискващ внедряването на 24 12 kV въздушно изолирани разпределителни устройства за захранване на фабричния цех, офис сградата и станцията за съхранение на енергия, изисквайки висока надеждност и ниска поддръжка.
Решение:Използвайки AIS от серията Huajidian XGN, конфигуриран с вакуумни прекъсвачи + микропроцесорна защита, модулният шкаф спестява място в разпределителната стая и е подходящ за местна среда с висока температура и висока влажност.
Резултати от проекта:Оборудването премина тестовете за приемане при първия опит и оттогава работи без никакви повреди. Натоварването по поддръжката е намалено с 50% в сравнение с традиционната разпределителна уредба SF₆ и клиентът е изразил интерес към дългосрочно подновяване на договора.

ЧЗВ

Q1: Каква е основната разлика между разпределителната уредба Huajidian с въздушна изолация и напълнената с газ SF₆ разпределителна уредба?

A1: Основната разлика е в изолационната среда и екологичността. AIS използва въздух като изолираща среда, не произвежда парникови газове SF₆, което го прави нисковъглероден, екологичен, лесен за поддръжка и по-евтин. Разпределителната уредба SF₆ разчита на изолация от серен хексафлуорид, което изисква редовно изпитване на газ и възстановяване, което води до по-високи разходи за поддръжка и рискове за околната среда.

Q2: Какви са циклите на поддръжка и основното съдържание на AIS?

A2: Цикълът на поддръжка за AIS е на всеки шест месеца. Основното съдържание включва: ① Проверка на уплътнението на шкафа и почистване на изолационните компоненти; ② Тестване на работата на отваряне и затваряне на вакуумния прекъсвач; ③ Проверка на настройките на защитата и вторичните вериги; ④ Затягане на кабелните клеми. Не са необходими операции, свързани с газ, което прави поддръжката удобна.

В3: Какви сертификати и поддръжка за съответствие предлага разпределителната апаратура Huajidian с въздушна изолация?

A3: Стандартните сертификати включват IEC 62271, CE, IECEx и ATEX; ние можем да помогнем със задължителни сертификати на пазари като SABER на Саудитска Арабия, SNI на Индонезия и SONCAP на Нигерия, предоставяйки пълни доклади от тестове и документи за съответствие, за да гарантираме безпроблемно разрешаване на проекта и свързване към мрежата.

View as

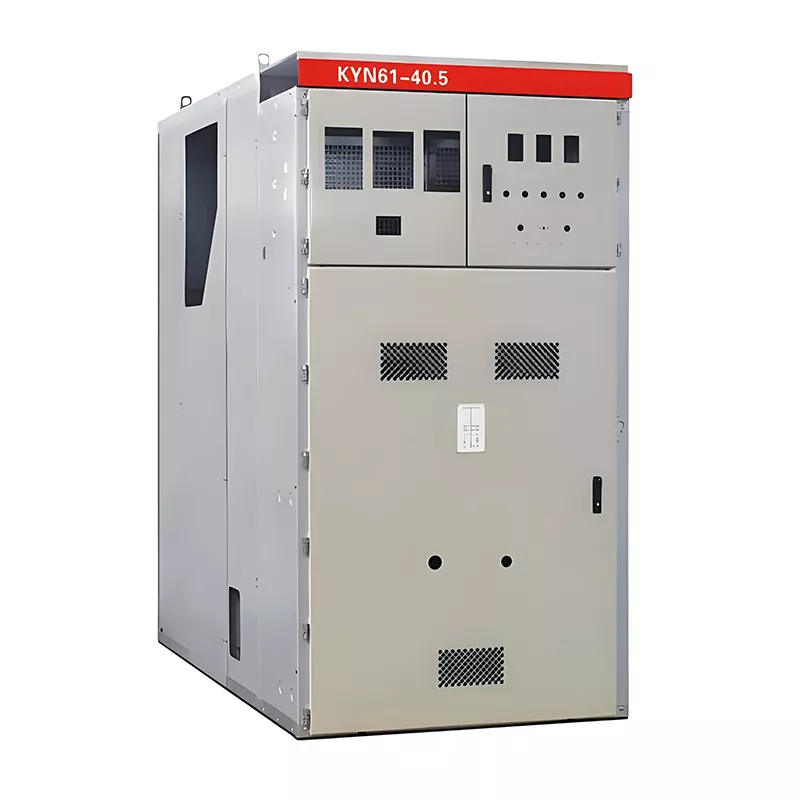

KYN61-40.5 33kV вътрешен VCB разпределителен панел

Енергийна система 27 ~ 40,5 kV, 3-фазен променлив ток 50 Hz / 60 Hz

Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

KYN61-40.5 33kV закрит VCB разпределителен панел на Huajidian служи като основен разпределителен модул, пригоден за 12kV/33kV разпределителни системи за средно напрежение. Оценен на 630A, той е оборудван с високопроизводителни вакуумни прекъсвачи за улесняване на контрола на разпределението на мощността и защитата на линията за изходящите вериги на трансформатора. Конструкцията на шкафа е изработена от формовани стоманени листове с алуминиево-цинково покритие и разполага с пълен набор от блокиращи механизми "пет превенции". Продуктът отговаря на вътрешните и международните стандарти — включително GB 3906 и IEC 62271-200 — и може да се похвали със степен на защита IP4X за корпуса на шкафа (IP2X с отворена врата на отделението за прекъсвача). Неговият изтеглящ се прекъсвач от тип количка помага за минимизиране на продължителността на прекъсване на захранването по време на поддръжка.

Виж повече >> Изпратете запитване >>

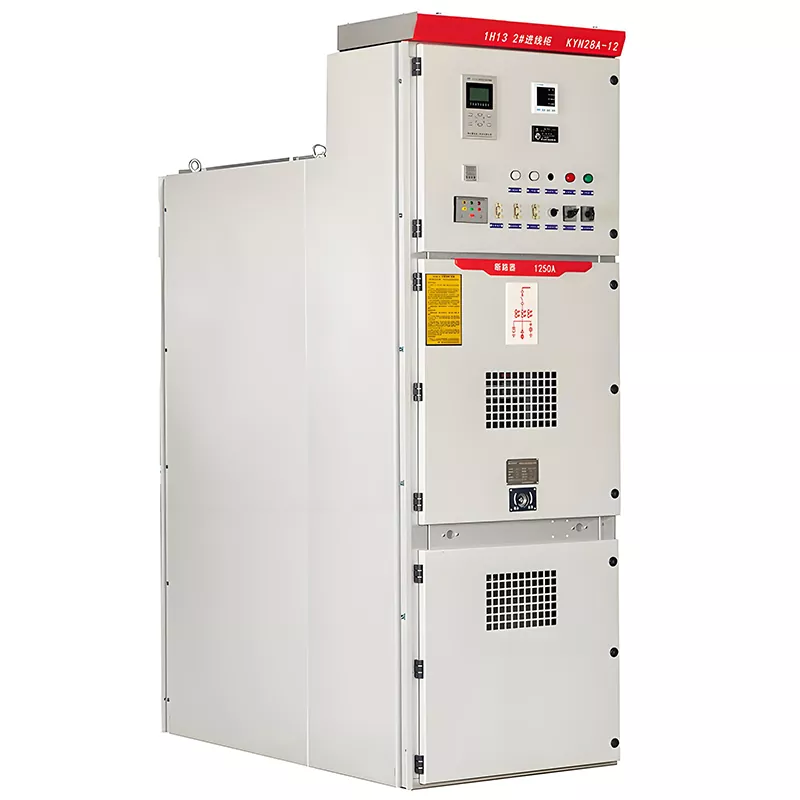

11kV вътрешен VCB разпределителен панел със средно напрежение

3.6–24kV, 50/60Hz трифазен променлив ток

Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Huajidian Durable 11kV вътрешно напрежение VCB разпределителен панел със средно напрежение: Този продукт е предназначен за използване в 3,6–24kV, 50/60Hz трифазни променливотокови сегментирани системи за електроразпределение с единична шина. Разположена в Wenzhou, Zhejiang - известна като "електрическата столица" на Китай - компанията служи като надежден местен доставчик на електричество. Продуктът е разработен и произведен от професионален екип, като фабриката поддържа строг контрол върху целия производствен процес. Съвместим както с националните стандарти, така и с международните IEC спецификации, модулът интегрира функции за приемане, разпределение, контрол, защита и наблюдение на мощността. Той предлага съвместимост с широка гама от масови вътрешни и международни вакуумни прекъсвачи и притежава ISO9001, CE и множество патенти за продукти. Тези единици са били успешно внедрени в промишлени и минни съоръжения, електроцентрали и проекти за модернизация на разпределението на електроенергия както на вътрешния, така и на латиноамериканския пазар.

Виж повече >> Изпратете запитване >>

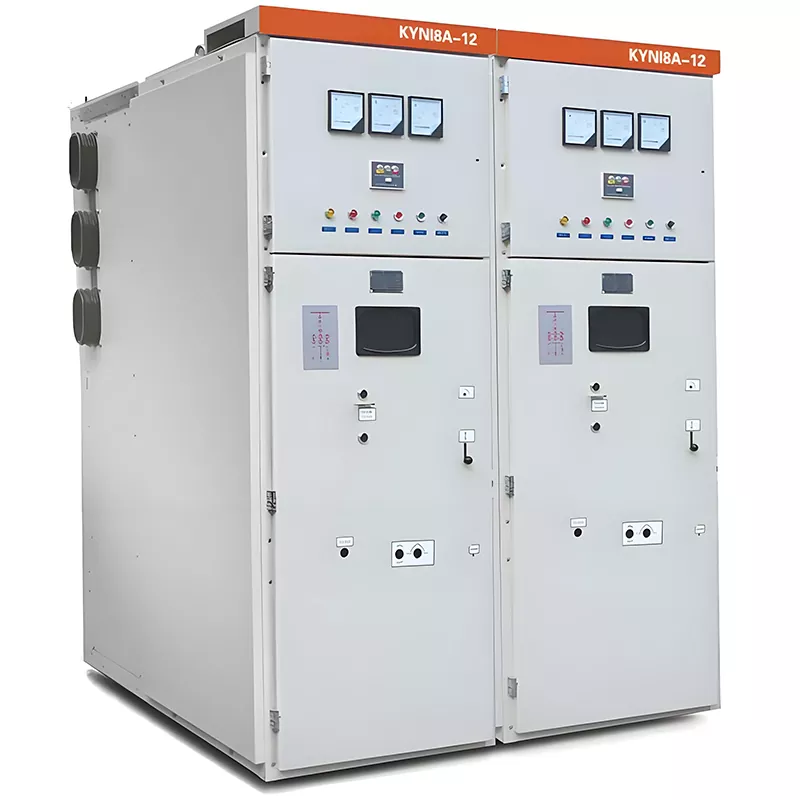

11kV външни панели LV и MV VCB

Енергийна система 11 kV, 12 kV, 3-фазен променлив ток 50 Hz

Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

11kV външни LV и MV VCB панели на Huajidian представляват ново поколение основно оборудване за разпределение на мощност средно до високо напрежение. Проектирани и произведени в стриктно съответствие с националния стандарт GB3906, тези продукти са пригодени за използване в 3-фазни AC 50Hz вътрешни електроразпределителни системи с номинално напрежение 12kV. Като специализиран доставчик, марката е посветила години на овладяването на тази продуктова категория. Възползвайки се от дизайн, включващ модулен шкаф, блокиращи механизми "Five-Prevention", защита от освобождаване на налягането и изтеглящи се структури на вакуумни прекъсвачи, тези устройства предлагат изключителна безопасност и надеждност, като същевременно се адаптират към широк диапазон от работни условия. Ние предоставяме цялостни услуги на едно гише - обхващащи проучвания на обекти, персонализиране, инсталиране, пускане в експлоатация и пълна поддръжка на жизнения цикъл - с продукти, успешно внедрени в различни проекти, включително електрически мрежи, промишлени и минни съоръжения, нови енергийни сектори и търговска инфраструктура.

Виж повече >> Изпратете запитване >>

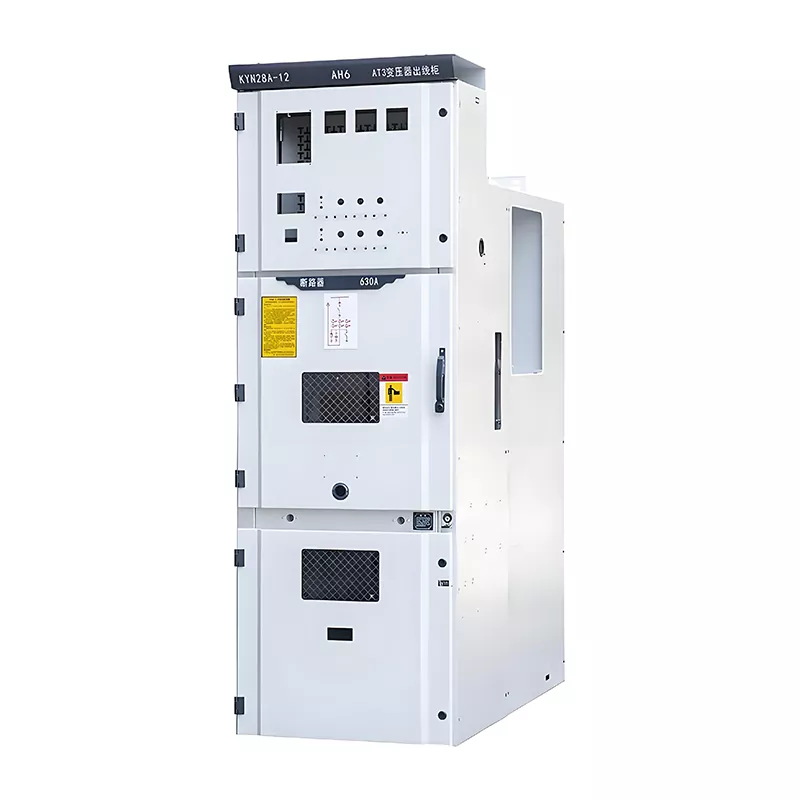

24kV разпределителна апаратура за средно напрежение lv и mv

Енергийна система 13,8kV до 24kV, 50Hz/60Hz

Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Разпределителната уредба Huajidian 24kV за средно напрежение lv и mv е високоефективна разпределителна уредба с въздушна изолация (AIS), специално разработена и произведена за разпределителни системи за средно напрежение. Като специализирана фабрика, посветена на оборудване за разпределение на електроенергия с високо и ниско напрежение, Huajidian стриктно се придържа към световно признатите стандарти в целия си процес на проектиране и производство. Оборудван с вакуумни прекъсвачи, модулът разполага с компактна модулна структура и усъвършенствана технология за безопасно блокиране. Той е съвместим с нива на напрежение в диапазона от 13,8kV до 24kV и поддържа двучестотни захранващи системи (50Hz/60Hz), което го прави широко приложим в индустриалното производство, общинските комунални услуги и системите за електропреносна мрежа за функции за приемане, разпределение, контрол, наблюдение и защита на енергия. Със своята силна адаптивност към околната среда, лекота на поддръжка и висока мащабируемост, този продукт предлага надеждни решения за разнообразна гама от разпределителни проекти за средно напрежение - както в страната, така и в международен мащаб - утвърждавайки Huajidian като водещ доставчик на енергийно оборудване в глобалния дистрибуционен сектор.

Виж повече >> Изпратете запитване >>

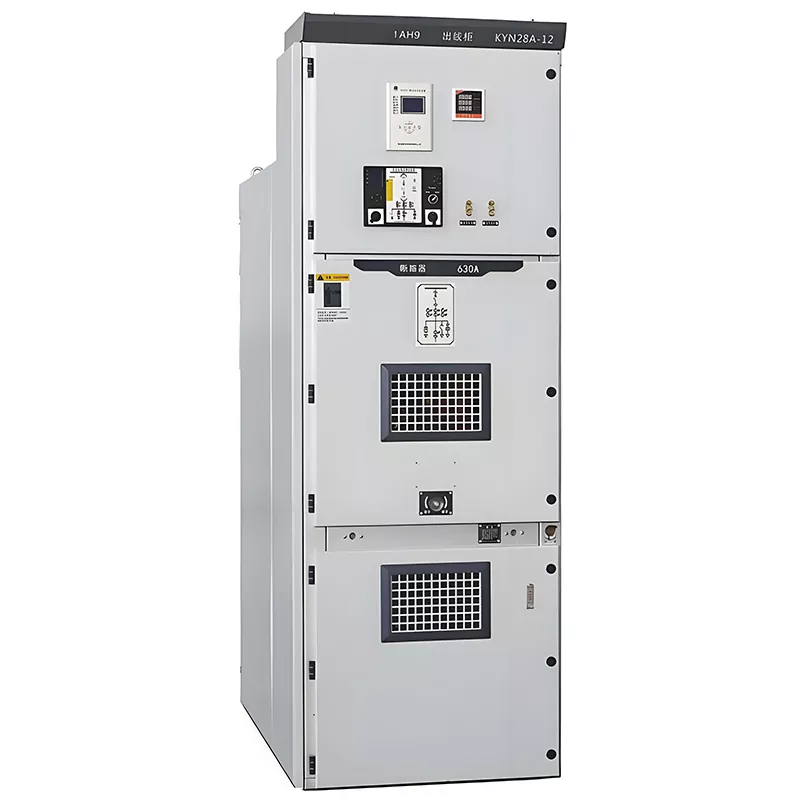

KYN28-12 Вакуумно комутационно устройство със средно напрежение

Енергийна система 3.6kV–12kV, трифазен AC 50/60Hz

Сертификати IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Вакуумната комутационна апаратура със средно напрежение Huajidian KYN28-12 е високоефективна система с въздушна изолация (AIS), независимо разработена и произведена вътрешно от нашето специализирано съоръжение. Проектиран за 3,6kV–12kV, трифазни AC 50/60Hz електрозахранващи системи, той служи като вътрешно, облицовано с метал изтеглящо се електроразпределително устройство, поддържащо както конфигурации на захранване с единична шина, така и със секционни конфигурации на захранване с една шина. Използвайки технология за вакуумно дъгогасене, продуктът интегрира цялостни функции за приемане на енергия, разпределение, контрол, наблюдение и пълна защита. Благодарение на своята надеждна механична блокираща структура, гъвкави опции за инсталиране и спазване на строги стандарти за качество, той предлага различни предимства като високи нива на безопасност, силна адаптивност към околната среда и ниски разходи за експлоатация и поддръжка (O&M). Като доверен доставчик в електрическата индустрия за средно напрежение, Huajidian предоставя на глобални клиенти както стандартизирани, така и персонализирани продукти за разпределителна апаратура, заедно с услуги за техническа поддръжка за целия жизнен цикъл.

Виж повече >> Изпратете запитване >>

HUAJIDIAN TEC е професионален Разпределителна апаратура с въздушна изолация производител и доставчик в Китай. Имаме опитен екип по продажбите, професионални техници и екип за следпродажбено обслужване.
