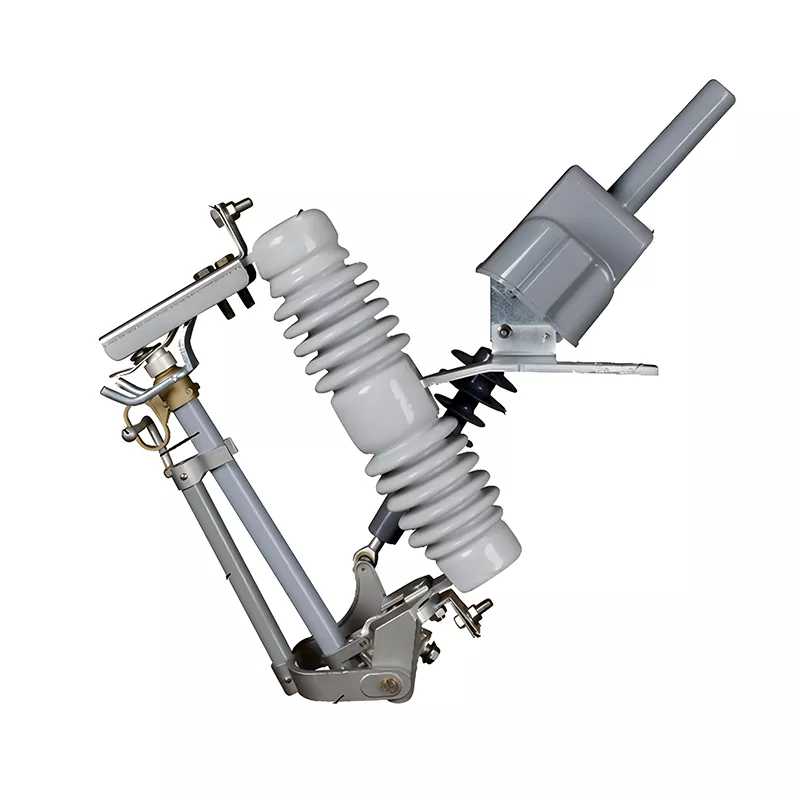

Порцеланов моторизиран падащ предпазител

Порцелановият моторизиран прекъсващ предпазител HUAJIDIAN е специално предназначено защитно устройство за високо напрежение на открито, адаптирано към 10kV разпределителни мрежови системи, използвано главно за защита на сърцевината на монтирани на стълбове разпределителни трансформатори, клеми за високоволтова линия и разклонения. Когато на линията възникне повреда при претоварване или късо съединение, вграденият в устройството високопрецизен предпазител от медно-сребърна сплав бързо се топи. Разчитайки на двойното действие на гравитацията и вградената пружина, тръбата на предпазителя автоматично пада, образувайки ясна и интуитивна видима точка на счупване.

В сравнение с традиционните изпускащи предпазители, този продукт може да се похвали със стабилни характеристики на предпазителя и надеждно гасене на дъгата. Оборудван със структура против неправилно функциониране, той може бързо да прекъсва повреди и да защитава захранващото оборудване, като същевременно служи като изолираща точка за осигуряване на безопасна поддръжка на линията. Балансирайки стабилността на работата на мрежата и безопасността на персонала, това е високоефективно, рентабилно основно устройство за защита от повреда на разпределителната мрежа за 10 kV.

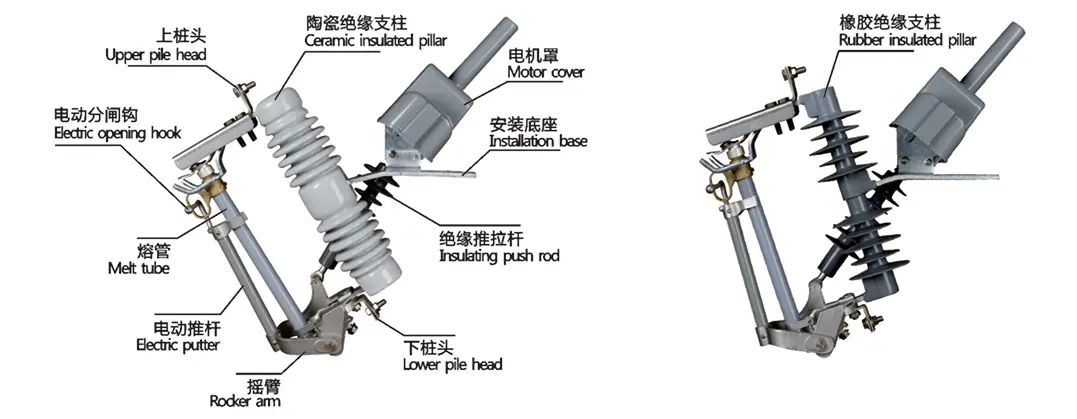

Структурно представяне

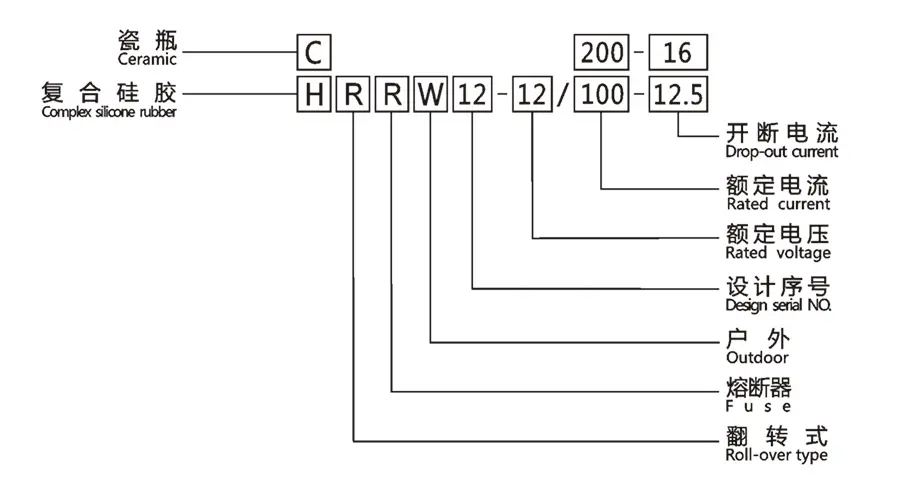

Тип въведение

Основни предимства на продукта

1. Отлична изолационна производителност, адаптивна към сложни външни среди

Използвайки интегрални порцеланови изолатори с висока якост с голямо разстояние на пълзене, той притежава изключително силна устойчивост на замърсяване, стареене и атмосферни влияния. Поддържайки опционални нива на защита от замърсяване Клас III/Клас IV, той може стабилно да се адаптира към различни сложни външни сценарии като високи и ниски температури, прах, мъгла, голяма надморска височина и силно замърсяване. Плътната изолационна структура не е склонна към напукване или деформация по време на продължителна работа, което елиминира проблемите с повредата на изолацията.

2. Надеждно гасене на дъгата, прецизно и безопасно прекъсване на повредата

Порцелановият моторизиран изпускащ се предпазител разполага с вградена независима структура за гасене на дъга, генерираща газ, която абсорбира и изгасва задействащата дъга за много кратко време, като напълно предотвратява повторно запалване на дъгата и случайно повторно включване, осигурявайки безопасна и надеждна операция за еднократно изключване. Съответстващият предпазител от медно-сребърна сплав има прецизни и стабилни параметри на топене, реагирайки чувствително на незначителни претоварвания и внезапни повреди на късо съединение, елиминирайки случайно стопяване и неизправност.

3. Удобен монтаж, Изключително ниски разходи за поддръжка

Приемайки универсален структурен дизайн, той може да бъде директно адаптиран към конвенционалните разпределителни напречни рамена на пазара, като не изисква сложни модификации на място, което прави инсталирането и пускането в експлоатация ефективно и бързо. Структурата на продукта е проста и компактна, а подмяната на предпазителя е лесна, не изисква специализирано прецизно оборудване за поддръжка, което значително намалява разходите за труд и материали на място, което води до изключително висока дългосрочна ефективност на разходите.

4. Безопасна изолация, елиминираща риска от неправилна работа

След дефектно падане, устройството образува ясно видимо прекъсване, функциониращо като изключващ превключвател, осигурявайки стандартизирана и безопасна точка за изключване на захранването за поддръжка на линията, диагностика на неизправности и подмяна на оборудване. Той е оборудван със специална структура против неправилно функциониране, като ефективно избягва рисковете от случайно затваряне и неизправност, причинени от човешка грешка и външна намеса на околната среда, цялостно гарантирайки личната безопасност на персонала по поддръжката.

Основни технически параметри

Сценарии за приложение

1. Първична странична защита на разпределителни трансформатори

Като основно защитно устройство за 10 kV монтирани на стълб разпределителни трансформатори, порцелановият моторизиран предпазител може бързо да изключи претоварване на трансформатора и повреди при късо съединение, предотвратявайки изгаряне и повреда на оборудването, минимизирайки въздействието на повреди и осигурявайки безопасна и стабилна работа на захранващото оборудване.

2. Проекти за обновяване на градска и селска електропреносна мрежа

Подходящ за отдалечени селски електрически мрежи и новопостроени или реновирани разпределителни линии, той не изисква сложни системи за захранване и контрол, лесен е за работа, има ниски инвестиционни разходи и перфектно се адаптира към разпръснатите и широкообхватни характеристики на селските електрически мрежи.

3. Защита на високоволтови линии в индустриални паркове

Използва се за защита на терминали и разклонения на 10 kV високоволтови разпределителни линии във фабрични зони, във връзка с превключватели за разделяне на линии, може бързо да постигне локализиране и изолиране на повредата, избягвайки мащабни прекъсвания на захранването във фабричните производствени линии и осигурявайки стабилно електрозахранване за промишлено производство.

Случай с практическо приложение

1. История на случая

Проект за обновяване на селската електропреносна мрежа на ниво окръг в Северен Китай през 2025 г. Местните електропроводи бяха разпръснати и метеорологичните условия на открито като гръмотевични бури, пясъчни бури и ниски температури бяха чести, което затрудняваше проверката на повреди на голяма надморска височина. Съществуващите обикновени изпадащи предпазители имаха лоша производителност срещу замърсяване и ниски възможности за идентифициране на повреда, което лесно доведе до повторно запалване на дъгата и фалшиво изключване на линията, което доведе до забавена поддръжка и лоша стабилност на захранването.

2. Решение за приложение

Проектът закупи четиристепенен порцеланов моторизиран предпазител HUAJIDIAN 12kV/200A срещу замърсяване в насипно състояние, като го инсталира на първичната страна на 86 монтирани на стълб трансформатора и на клемите на 32 разклонителни линии в района. Спецификациите на предпазителите бяха персонализирани според капацитета на трансформатора на място и бяха осигурени специални изолирани работни пръти и резервни предпазители, за да се адаптират към сложни външни условия.

3. Резултати от кандидатстването

Оборудването работи стабилно в продължение на една година при екстремни метеорологични условия като гръмотевични бури и ниски температури, с точни и безгрешни защитни действия и без проблеми с повторно запалване на дъгата или повреда на изолацията. Интуитивният ъгъл на падане позволява на персонала по поддръжката бързо да локализира неизправностите на земята, като елиминира необходимостта от катерене на стълб и подобрява ефективността при отстраняване на неизправности с 60%. Опростената структура за подмяна намалява ежедневните разходи за поддръжка с 45%, напълно разрешавайки болните точки от трудното справяне с повредата и високите разходи за поддръжка в селските електрически мрежи, спечелвайки високо признание от звената за поддръжка на електрическата мрежа.

Инструкции за монтаж и поддръжка

1. Изисквания за инсталиране

Оборудването трябва да бъде фиксирано монтирано на външна разпределителна рама. Височината и разстоянието на монтаж трябва да отговарят на стандартите за безопасно разстояние на разпределителната мрежа от 10 kV. Мястото на инсталиране трябва да има ясна видимост, улесняваща наблюдението на състоянието на оборудването и ръчната работа. Инсталирането в тежки среди със силни вибрации, натрупване на корозивни газове или дългосрочно натрупване на вода е строго забранено.

2. Инспекция след инсталиране

След монтажа проверете гъвкавостта на тръбата на предпазителя, за да се уверите, че няма задръстване; потвърдете, че контактната връзка е сигурна и ъгълът на падане отговаря на проектния стандарт от 65°±5°, за да се осигури нормално падане в случай на повреда. Едновременно с това проверете дали спецификациите на предпазителя съответстват на капацитета на трансформатора, за да избегнете повреда на оборудването, причинена от несъответствия на параметрите.

3. Рутинна поддръжка

Редовно почиствайте праха и мръсотията от повърхността на изолатора, за да предотвратите инциденти с пламък; рутинно проверявайте корозията на компонентите на механичната трансмисия и деформацията на тръбите на предпазителите и незабавно сменете остарелите или повредени части. След екстремни метеорологични явления като гръмотевични бури, силни ветрове и виелици е необходима специална проверка на оборудването, за да се идентифицират предварително потенциалните опасности за безопасността.

Опционални конфигурации и услуги за персонализиране

1. Персонализиране на параметрите: Номиналният ток, капацитетът на прекъсване на късо съединение и нивото на защита от замърсяване могат да бъдат персонализирани според параметрите на линията и трансформатора на потребителя;

2. Функционално надграждане: Допълнителни модели с функция за прекъсване на товара са налични за постигане на безопасно отваряне и затваряне при условия на натоварване;

3. Надграждане на материала: Предлагат се версии на композитни изолатори с повишена устойчивост на стареене и устойчивост на пламък, подходящи за високи и силно замърсени райони;

4. Съответстващи аксесоари: Предлагат се персонализирани изолационни работни пръти, предпазители с пълна спецификация и насоки за инсталиране на място.

ЧЗВ

Въпрос 1: Как да разрешите проблема с честото издухване на предпазителя или неработенето му по време на използването на порцеланов моторизиран предпазител?

A1: Честите прекъсвания на предпазителя често се причиняват от несъответстващи спецификации на тока на предпазителя или дългосрочно претоварване на веригата. Неизправността на оборудването обикновено се дължи на блокиране на тръбата на предпазителя или стареене на механичната структура. Препоръчително е първо да проверите дали спецификациите на предпазителя отговарят на капацитета на трансформатора, редовно да почиствате компонентите на трансмисията, да замените остарелите предпазители и да осигурите плавно движение на тръбата на предпазителя, за да разрешите ефективно тези проблеми.

Q2: Какви са основните предимства на продуктите на HUAJIDIAN в сравнение с традиционните обикновени предпазители?

A2: Основните предимства са главно три: Първо, използването на предпазители от медно-сребърна сплав гарантира прецизни параметри на топене и по-чувствителна реакция при повреда; второ, вградената структура за гасене на дъга, генерираща газ, предотвратява повторното запалване на дъгата, което значително подобрява безопасността при работа; трето, гравитационна + пружинна двойна падаща структура осигурява стабилна работа и ясен ъгъл на падане, което позволява отстраняване на неизправности без катерене по стълб, намалявайки трудността и разходите за поддръжка и предлагайки значително по-висока цялостна рентабилност от традиционните продукти.
