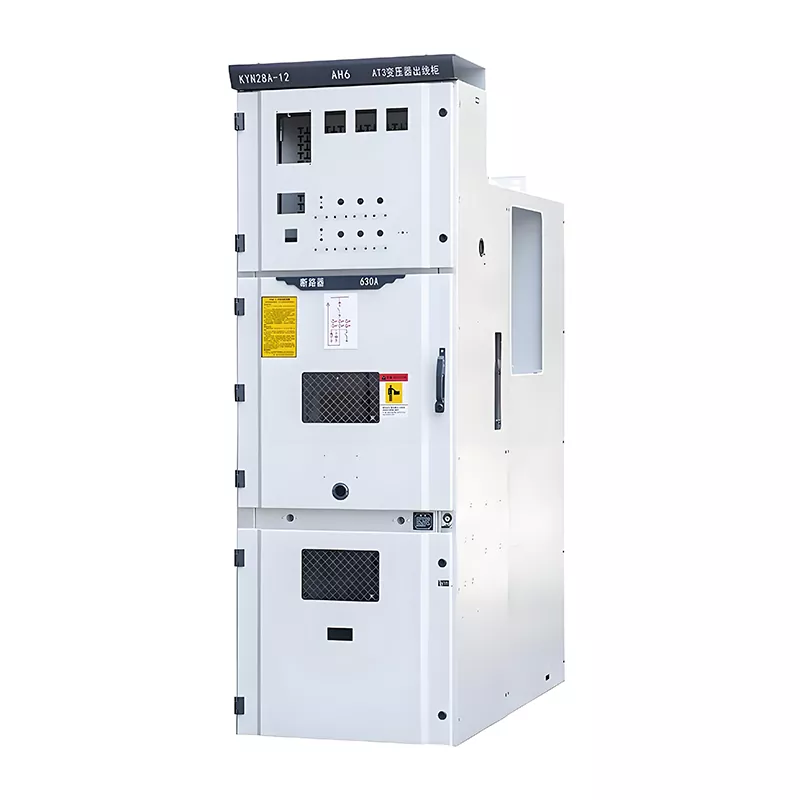

24kV разпределителна апаратура за средно напрежение lv и mv

Разпределителната апаратура Huajidian 24kV за средно напрежение lv и mv служи като основен компонент на разпределението на средно напрежение инфраструктура в индустриални и комунални енергийни системи. Произведено в Китай, оборудването се възползва от зрялост производствени процеси и строга система за контрол на качеството, която гарантира оптимизирана производителност. Използвайки an въздушно изолиран дизайн, уредът избягва рисковете за околната среда и високите разходи за поддръжка, често свързани с традиционни системи с газова изолация. Когато е сдвоен с високопроизводителни вакуумни прекъсвачи, той позволява цялостно управление на безопасността и контрол през целия работен процес на разпределение на енергия. Продуктът поддържа две системи конфигурации - единична шина и секционирана единична шина - предлагащи гъвкавост за адаптиране към захранването архитектури на дистрибуторски проекти от всякакъв мащаб, от малки до големи. Напълно съобразени с вътрешните и международни стандарти—включително IEC 62271-200, GB 3906, DL 404 и DIN VDE 0670—оборудването гарантира стабилно и съвместима работа на различни световни пазари.

Като специализиран производител на разпределително оборудване за високо и ниско напрежение, Huajidian поставя силен акцент върху подобряване както на практичността, така и на безопасността на своите продукти. Тази разпределителна уредба 24kV адресира общите недостатъци на традиционно оборудване - като твърди конструкции, големи отпечатъци, трудна поддръжка и ограничена мащабируемост - от използвайки интегриран модулен дизайн. Този подход напълно удовлетворява изискванията за захранване с висок стандарт на модерно индустриално развитие и проекти за модернизация на градската електропреносна мрежа.

Основни предимства на продукта

1. Многопластова защита на безопасността: нулев оперативен риск

Оборудването е оборудвано със зряла и високонадеждна система за механично блокиране "Five-Prevention". това системата ефективно елиминира риска от оперативни грешки - като случайно превключване на прекъсвача (отваряне или затваряне), заземяване, докато е под напрежение, или затваряне на прекъсвача, докато превключвателят за заземяване е включен - чрез прилагане задължителни механични блокировки на всеки критичен оперативен етап. Корпусът на шкафа поддържа стандарт степен на защита IP4X при нормални работни условия; с отворена врата на отделението за прекъсвач, степента на защита остава IP2X. Това ефективно предотвратява навлизането на прах и отломки, като същевременно предпазва персонала срещу случаен контакт, като по този начин значително повишава оперативната безопасност на място и гарантира дългосрочна експлоатационна стабилност на оборудването.

2. Двойни структурни опции: Адаптивни към различни сценарии

За справяне със сложните условия, често срещани на строителните площадки, Huajidian предлага два различни типа чекмеджета конструктивни опции: централно монтирани и монтирани на пода. Монтираната в центъра структура се отличава с компактен дизайн, което прави той е идеален за вътрешни разпределителни помещения с ограничено налично пространство. Обратно, монтираната на пода конструкция може да се похвали с превъзходна товароносимост и стабилност, което го прави подходящ за индустриални среди от високи натоварвания и значителни вибрации. Тази структурна гъвкавост позволява персонализирани конфигурации, съобразени с специфичните нужди на различни индустрии и обекти на проекти, осигуряващи многоцелева функционалност и универсалност адаптивност в широк спектър от приложения.

3. Модулен дизайн: Улесняване на удобната експлоатация и поддръжка и бъдещо разширяване

Разпределителната апаратура за средно напрежение 24kV lv и mv използва интегрирана модулна архитектура, при която всяка функционална модулът работи независимо и се придържа към стандартизирани спецификации. Цялостната структура е компактна, в резултат в минимален физически отпечатък. Това стандартизирано оформление рационализира рутинните проверки, диагностиката на грешки и бъдещи усилия за разширяване на капацитета. Потребителите могат бързо да заменят дефектните модули и да увеличат капацитета за разпространение търсенето, като по този начин ефективно намалява разходите за експлоатация и поддръжка, като същевременно удължава общия експлоатационен живот на оборудване.

4. Стабилна адаптивност към околната среда и оперативна стабилност

Продуктът демонстрира изключителна устойчивост към условията на околната среда. Предназначен е за стандартна работа в температурен диапазон от -5°C до +40°C, като средната 24-часова температура не надвишава 35°C. Освен това, a персонализирана нискотемпературна версия - способна да работи до -25°C - е налична, за да отговори на специфичните изисквания проекти, разположени в силно студени райони. Оборудването е подходящо за работа на надморска височина до 1000 метра; за сценарии за голяма надморска височина могат да бъдат осигурени специализирани решения за намаляване на капацитета. Поддържа стабилна работа в среда с висока влажност (с 24-часова средна относителна влажност, която не надвишава 95%) и притежава земетресение степен на устойчивост от степен 8. Оборудването е проектирано за използване в стандартни среди без корозивни газове, солена мъгла и опасност от експлозия, като по този начин покриват по-голямата част от промишленото и общинско електроразпределение приложения.

Ключови технически параметри (частичен списък)

Изисквания за съхранение

За да се гарантира, че оборудването запазва първоначалната си фабрична цялост на работа, разпределителните устройства Huajidian 24kV трябва да се съхраняват в оригиналната им опаковка. Средата за съхранение трябва да е суха, защитена от пряка светлина и защитени от дъжд. Допустимият температурен диапазон на съхранение е от -25°C до +55°C. Съхранение в среда характеризиращ се с висока влажност, корозивни газове, солена мъгла или запалими/експлозивни вещества е строго забранен; такива условия могат да доведат до корозия на корпуса, стареене на компонентите или влошаване на изолационните характеристики. Придържане спазването на тези указания за съхранение гарантира, че оборудването остава в оптимално състояние и е готово за нормално използване въвеждане в експлоатация веднага след монтажа.

Казус от реално приложение

Индустриален парк за интелигентно производство в Югоизточна Азия: Проект за електроразпределение на 24kV

През 2025 г. Huajidian достави голяма партида от 24kV разпределителна апаратура за средно напрежение lv и mv на новопостроена индустриален парк за интелигентно производство в Югоизточна Азия. Този проект обхваща многократно производство с високо натоварване работилници и свързаните с тях офис електроразпределителни системи. Следователно, той налага изключително строги изисквания за безопасност, стабилност и мащабируемост на оборудването, като същевременно се налага адаптиране към местните условия тропически климат - характеризиращ се с високи температури и висока влажност.

Въз основа на специфичните условия на работа на проекта Huajidian разработи персонализирани решения за оборудването за осигуряване на оптимална работа в среда с висока влажност и при различни температурни условия. Освен това, a централно монтираният структурен дизайн е избран, за да осигури съвместимост с компактното разпределение на мощността на парка стаи. Оборудването отговаря както на международните IEC стандарти, така и на местните мрежови разпоредби; използвайки a секционна конфигурация с една шина, тя позволява сегментирано захранване в парка и улеснява ефективното изолиране на повредата. От пускането в експлоатация преди повече от година, оборудването не е регистрирало нула оперативни грешки и нула големи грешки. Неговият модулен дизайн значително улесни последващото разширяване на капацитета и мощността на парка надграждане на разпределителната система, ефективно намаляване на разходите за експлоатация и поддръжка на проекта. Благодарение на своята стабилност производителност и персонализирано обслужване, оборудването е спечелило високо признание от задграничния клиент, което води до създаване на дългосрочно партньорство за сътрудничество.

ЧЗВ

Q1: Какви сценарии са подходящи за 24kV разпределителна уредба на Huajidian?

Това оборудване е проектирано за сценарии на разпределение на мощност със средно напрежение, вариращи от 13,8 kV до 24 kV, при честоти от 50Hz или 60Hz. Той се прилага широко в промишлени предприятия, общински електроразпределителни мрежи, мрежови подстанции, търговски паркове и подобни полета. Той отговаря на различни изисквания - включително приемане на енергия, разпределение, интелигентно наблюдение и защита на безопасността - на различни системи за захранване със среден до висок товар. Освен това поддържа персонализирани адаптации за специални условия на работа, като голяма надморска височина, ниски температури и висока влажност.

Q2: Какви функции за защита на безопасността включва това оборудване?

Оборудването разполага с множество нива на осигуряване на безопасност: то е оборудвано с професионална "Five-Prevention" механична система за блокиране за елиминиране на човешки оперативни грешки; корпусът на шкафа се отличава с висока степен на защита за предпазване от външна намеса на околната среда и случаен човешки контакт; притежава ниво 8 способности за сеизмична устойчивост, което го прави подходящ за сложни геоложки среди; и използва вакуум прекъсвачи за осигуряване на безопасно изгасване на дъгата, като по този начин се гарантира стабилността и безопасността на превключването на оборудването и процеси за защита от грешки.

В3: Разпределителната апаратура за средно напрежение 24kV lv и mv поддържа ли персонализиране и бъдещо разширяване?

Да, става. Оборудването използва зрял модулен дизайн, предлагащ изключителна съвместимост и мащабируемост. В зависимост от пространството за инсталиране на място и изискванията за натоварване, две структурни конфигурации - централно монтирани и стоящи на пода - могат да бъдат персонализирани. Модулната функционална архитектура поддържа гъвкавото разширяване на мощността разпределителни модули, като по този начин се приспособяват към нарастващите изисквания за натоварване на даден проект. Освен това специализирани решения – като адаптиране при ниска температура и намаляване на мощността при голяма надморска височина – могат да бъдат пригодени да отговарят на уникалните изисквания на проекти, разположени в различни региони.
