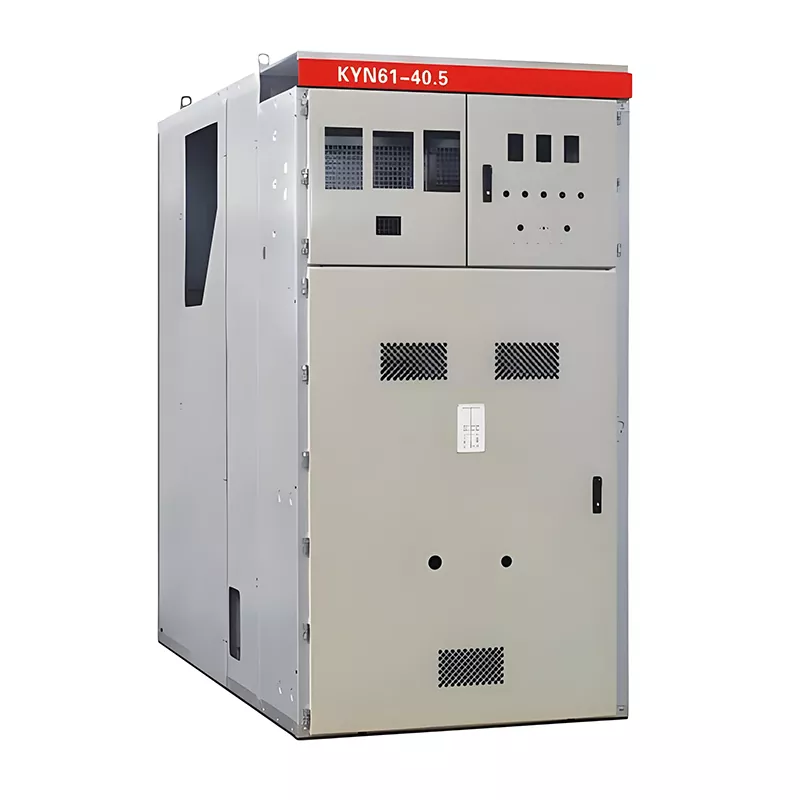

KYN61-40.5 33kV вътрешен VCB разпределителен панел

Huajidian е специализиран производител на електрическо оборудване, посветен на R&D, производство и персонализиране решение за проектиране на пълни комплекти комутационни уредби за високо и ниско напрежение. Цялата KYN61-40.5 33kV вътрешна VCB разпределителна уредба Серията панели преминава цялостен, вертикално интегриран производствен процес - от независим дизайн до лист метална изработка до сглобяване с високо напрежение - всичко това в нашите собствени стандартизирани производствени съоръжения. Като продукт от професионален производител на електрическо оборудване, това разпределително устройство е успешно внедрено и въведено в експлоатация в многобройни инженерни проекти в Китай - включително електрически мрежи, промишлени и минни съоръжения и данни центрове—където неговата оперативна стабилност е валидирана чрез приложение в реалния свят. Освен това предлагаме персонализирани услуги за конфигуриране и оразмеряване за клиенти по целия свят.

KYN61-40.5 (33kV Indoor VCB) бронирана изтегляща се комутационна апаратура в метален корпус може да бъде сдвоена с KYN28A-12 спомагателен шкаф (по-специално моделите шкафове AH6 или AT3, предназначени за изходящи вериги на трансформатори). Служи като основен компонент в рамките на 12kV/33kV, 50Hz AC разпределителни системи за средно напрежение, той основно получава енергия от страна на трансформатора и безопасно разпределя намаленото електричество към товари надолу по веригата. Функциите му включват наблюдение в реално време на електрическите параметри, защита срещу претоварване на линията и късо съединение и верига управление на превключването на прекъсвача. Отличаващ се с въздухоизолирана, напълно метална бронирана затворена конструкция, този продукт предлага изключителни граници на безопасност и оперативна надеждност, което го прави незаменима част от критично оборудване за модерни подстанции и индустриални електроразпределителни системи.

Таблица с основни параметри на продукта

Основни технически спецификации

1. Номинално напрежение: 12 kV (Съвместим със стандартни 10 kV електрически мрежи; изолацията на оборудването е проектирана за 40,5 kV, отговарящи на изискванията за условия на работа 33kV).

2. Номинален ток: 630A (Приложимо както за главната шина, така и за съпътстващия прекъсвач).

3. Номинална честота: 50Hz.

4. Номинални стойности на издържано напрежение: Честота на захранване за 1 минута на издържано напрежение: 42 kV (към земя / фаза към фаза); Светкавица импулсно издържано напрежение: 75kV (към земя / фаза към фаза).

5. Капацитет на прекъсване при късо съединение: Прекъсвачите могат да бъдат избрани според специфични изисквания, с диапазон на мощност на прекъсване от 20kA до 31,5kA.

6. Клас на защита (IP рейтинг): Цял шкаф: IP4X; Отделение за прекъсвач (с отворена врата): IP2X.

7. Приложими стандарти: GB 3906, IEC 62271-200 и други спецификации за комутационни апарати за средно и високо напрежение.

Структурен дизайн на шкафа

1. Горно отделение за инструменти и релета: Съдържа вграден многофункционален измервател на мощността, устройство за показване на живи линии, и светлинни индикатори за работа, позволяващи онлайн наблюдение в реално време на електрически параметри като напрежение и ток.

2. Средно отделение на прекъсвача (основна работна зона): Оборудвано с изтеглящ се вакуумен прекъсвач 630A, ръкохватка за механична блокировка и индикатори за състояние. Изтегляемият модул може да бъде напълно изваден, което позволява поддръжка с преден достъп, без да е необходимо да се изключва целият шкаф, като по този начин значително се намалява време за поддръжка при прекъсване на захранването.

3. Долно отделение за кабели: Разполага с достатъчно вътрешно пространство за улесняване на маршрутизирането и окабеляването на изходящите кабели, т.к. както и последваща проверка и поддръжка.

Предимства на продукта

KYN61-40.5 33kV вътрешен VCB разпределителен панел е оборудван с пълна механична блокировка "Five-Prevention" система. Тази система ефективно елиминира потенциалните опасности, свързани с оперативни грешки - като например случайни отваряне или затваряне на прекъсвача, затваряне на заземителния прекъсвач, докато веригата е под напрежение, или отваряне на вратата на шкафа, докато веригата е под напрежение - като по този начин се предотвратяват инциденти, предизвикани от човека. Продуктът е успешно премина стандартите за приемане на мрежови връзки за местната електроенергийна индустрия.

Сценарии за приложение на продукта

1. 10kV разпределителни помещения в местни подстанции за градска електрическа мрежа и общински проекти за обновяване;

2. Главни електроразпределителни станции в рамките на заводските комплекси на мащабни минни операции и тежки металургични индустрии;

3. Места, изискващи високонадеждно, непрекъснато електрозахранване - като високи търговски сгради, клас A третични болници и центрове за данни на IDC.

Инженерен казус от реалния свят

През 2024 г., служейки като официален доставчик на проекта, Huajidian предприе реновирането на минна подстанция 33kV в Северен Китай. Проектът включваше доставката на 18 единици KYN61-40.5 33kV вътрешни VCB разпределителни панели, използвани за надграждане на електроразпределителните вериги за два трансформатора AT3 в минния комплекс.

1. История на проекта

Съществуващото остаряло разпределително устройство от фиксиран тип 35kV страда от влошаване на изолацията и създава значителни рискове от дъгова дъга грешки. Вследствие на това собственикът избра бронираната подвижна разпределителна уредба на Huajidian, за да замени остарялото оборудване и да повиши стандартите за безопасност на електроразпределителната система на минната зона.

2. Резултати от изпълнението

Оборудването е работило непрекъснато при пълно натоварване в продължение на 12 месеца без неочаквани повреди. Изтегляемият структурата на количката намали продължителността на задачите по рутинна поддръжка от първоначалните 8 часа до само 2,5 часа. Освен това системата за блокиране "Five-Prevention" успешно предотврати три потенциални риска от оперативна грешка по време на годишни проверки на оборудването. След успешното въвеждане в експлоатация на Фаза I, клиентът постави последващо действие поръчка за електроразпределително оборудване за фаза II на разширяването на завода, като по този начин осигурява валидиране в реалния свят на производителност на продукта при тежки работни условия.

ЧЗВ

Q1: За специализирани промишлени проекти Huajidian може ли да коригира параметрите на прекъсване на късо съединение на KYN61-40.5 разпределителна уредба?

A1: Да. Въз основа на специфичните параметри на късо съединение на електрическата мрежа на обекта на проекта, можем да инсталираме вакуум прекъсвачи с различни спецификации за персонализиране на изключвателната способност в диапазона от 20 kA до 31,5 kA. Всички персонализираните параметри стриктно се придържат както към китайските национални стандарти, така и към IEC стандартите и пълните разпределителната уредба се подлага на строги тестове преди фабричната доставка.

Q2: Какви са основните разлики между KYN61-40.5 (33kV) и стандартните модели на разпределителна апаратура KYN28A-12 (10kV)?

A2: KYN61-40.5 е проектиран да отговаря на стандартите за изолация 33kV/40.5kV; разполага с удебелени вътрешни прегради и подсилена структура, устойчива на дъга, което я прави предимно подходяща за входящи и изходящи линии на трансформатори в Подстанции клас 33kV. KYN28A-12 е проектиран за стандартни 10kV електроразпределителни линии. И двата модела шкафове могат да бъдат интегрирани и инсталирани рамо до рамо в една и съща подстанция - подобно на интегрираното решение AH6 - за образуване на пълен комплект разпределителна уредба.

Q3: Huajidian предоставя ли насоки за инсталиране и следпродажбена техническа поддръжка след изпращането на KYN61-40.5 33kV вътрешни VCB разпределителни панели?

A3: Предоставяме допълнителен преглед на техническите параметри на проекта преди производството. За стандартни поръчки ние предлагат дистанционно техническо ръководство за инсталиране. За мащабни инженерни проекти можем да организираме инженери да посети обекта на проекта за въвеждане в експлоатация на място, предмет на договаряне въз основа на местоположението на проекта.

Насоки за партньори по обществени поръчки

Глобалните купувачи са добре дошли да планират посещение на място в нашата фабрика. Можете да се консултирате с екипа по продажбите на Huajidian по отношение на персонализирани изисквания за персонализиране - като размери на шкафа и конфигурации на компоненти - за създаване на a решение за изходяща разпределителна уредба на трансформатор по поръчка, което напълно отговаря на вашите местни стандарти за електрическа мрежа.
