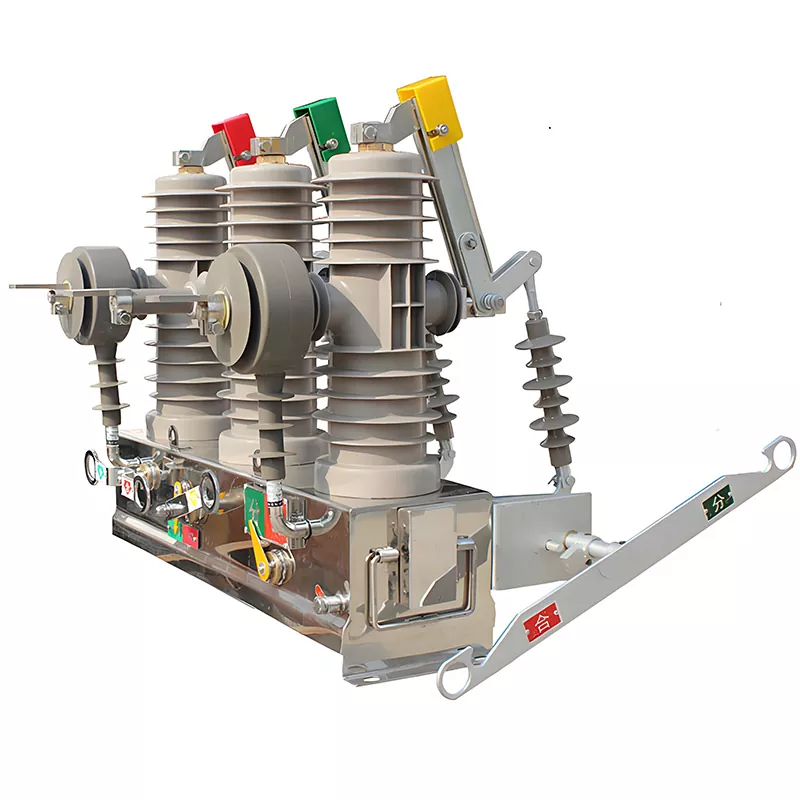

11kV монтиран на стълб вакуумен прекъсвач

Вакуумният прекъсвач HUAJIDIAN 11 kV, монтиран на стълб, представлява еволюция, предназначена да адресира болните точки на традиционните външни превключватели - а именно високи нива на отказ, тромава поддръжка и ограничена функционалност. С номинално напрежение от 12kV, той е съвместим с трифазни AC 50Hz външни разпределителни мрежи. Отдалечавайки се от традиционните пружинни механизми, той приема усъвършенстван оперативен механизъм с постоянен магнит, включващ опростена структура и по-малко части, склонни към износване; комбиниран с вакуумен прекъсвач, това гарантира стабилна и надеждна работа. Продуктът интегрира интелигентна система за измерване, контрол и защита, поддържаща различни комуникационни методи (като GPRS и оптични влакна), позволяваща автоматично идентифициране на грешки, дистанционно управление, наблюдение на данни в реално време и прецизно изолиране на грешки, като по този начин отговаря на изискванията за безпилотна работа в автоматизацията на разпределителната мрежа (FA).

Основни предимства на продукта

1. Reliable Structure, Ultra-low Maintenance Costs

Чрез използването на оперативен механизъм с постоянен магнит, дизайнът напълно елиминира сложните трансмисионни структури, открити в традиционните пружинни механизми. С по-малко компоненти и липса на склонни към износване еластични части, той фундаментално решава проблемите, свързани с механичната умора и високите нива на повреда, често срещани в традиционното оборудване.

2. Изключителна дълготрайност, подходяща за честа работа

11kV монтиран на стълб вакуумен прекъсвач може да се похвали с механичен живот до 30 000 операции. Той издържа на чести цикли на отваряне и затваряне в дългосрочен план, което го прави идеално подходящ за интелигентни разпределителни мрежови приложения, включващи автоматично повторно затваряне и високочестотно превключване. Това предотвратява повреда на оборудването, причинена от честа работа, и гарантира непрекъсната, стабилна работа на системата за автоматизация на мрежата.

3. Здраво справяне с грешки, безопасна и стабилна работа

С номинален ток на прекъсване на късо съединение от 25 kA, устройството може надеждно да извърши 30 последователни операции на прекъсване на късо съединение. Оборудван с вграден микропроцесорен защитен модул, той предлага цялостен набор от защитни функции - включително тристепенна насочена защита от свръхток с блокиране на напрежението, защита от нулева последователност и автоматично повторно включване. Той бързо идентифицира и изолира грешките в мрежата, предотвратява разпространението на грешки и подсилва безопасността на операциите в мрежата.

4. Интелигентна интеграция и отдалечено управление

Той интегрира измервателни, контролни, защитни и комуникационни функции в едно устройство, поддържащо дистанционно превключване (отваряне/затваряне), мониторинг на данните за мощността в реално време, аларми за повреда и качване на данни. Съвместим с основните комуникационни режими като GPRS и оптични влакна, той безпроблемно се свързва с платформи за интелигентно управление на мрежата, за да позволи цифрово, визуализирано и интелигентно O&M (операции и поддръжка) на разпределителните мрежи.

5. Адаптивност към екстремни външни среди

Проектиран специално за тежки условия на открито, той се отличава с висока степен на защита и работи стабилно в екстремен температурен диапазон от -40°C до +70°C. Подходящ е за надморска височина до 2000 метра и райони с клас V на силно замърсяване. С отлична устойчивост на високи и ниски температури, корозия и прах, той се адаптира към различни сложни външни среди, включително крайбрежни региони, индустриални зони и райони с голяма надморска височина.

Сценарии за приложение

1. Интегриране на подстанция: Служи като превключвател на изходящо захранващо устройство от страната на 10kV на главните трансформатори на подстанцията, осигурявайки безопасно превключване и защита от повреди за захранващите вериги.

2. Преоборудване и надграждане на линия: Инсталирани на стълбове/кули на разпределителната линия като разделителни или свързващи превключватели, за да се даде възможност за сегментирано захранване и изолиране на повреда.

3. Общи сценарии за разпределение: Подходящ за контрол на електроразпределението в градски интелигентни мрежи, надстройки на селските мрежи, промишлени и минни предприятия, жилищни общности и търговски паркове.

4. Сценарии за високонадеждно електрозахранване: Особено подходящи за области, изискващи висока надеждност на захранването и подобрения на автоматизацията на разпределителната мрежа; той бързо изолира дефектните участъци и възстановява захранването на незасегнатите зони, като значително подобрява качеството на услугата.

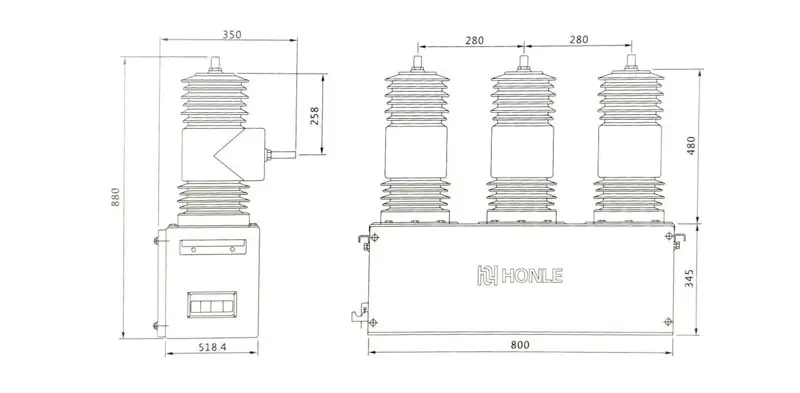

Технически параметри

Случай на приложение в реалния свят

Случай: Проект за надграждане на селска мрежа за автоматизация в Анхуей

През 2025 г. окръг Гужен, град Бенгбу, провинция Анхуей, стартира проект за надграждане на автоматизираната мрежа в селските райони, внедрявайки голям брой монтирани на стълб вакуумни прекъсвачи HUAJIDIAN 11kV. Оригиналната местна селска мрежа разчиташе на традиционна комутационна апаратура, характеризираща се с ниска автоматизация и чести повреди; повреди в линията доведоха до широко разпространени прекъсвания на електрозахранването, което не успя да отговори на надеждните нужди от електроенергия на селските жители и общинските предприятия.

Проектът използва метод за байпас на жива линия за инсталиране на този интелигентен прекъсвач на ключови участъци от разпределителните линии, като гарантира липса на прекъсване на електрозахранването за местните потребители. Възползвайки се от стабилната работа на своя постоянен магнитен механизъм и интелигентна система за идентифициране на повреда, устройството постига откриване на повреда на ниво милисекунда, автоматично изолира дефектните сегменти на линията и бързо възстановява захранването на незасегнатите зони.

След внедряването на устройството процентът на прекъсванията на електрозахранването, причинени от повреди в местните селски мрежови линии, спадна значително, а регионалната надеждност на електрозахранването се повиши до 99,98%. Отличната устойчивост на продукта на ниски температури и силно замърсяване го прави идеално подходящ за сложни селски външни среди; тя работи без поддръжка в дългосрочен план, като ефективно намалява тежестта на операциите и поддръжката на мрежата и успешно постига целта за надграждане на интелигентните мрежи в селските райони.

ЧЗВ

Q1: Какви са основните предимства на механизма с постоянен магнит в сравнение с традиционните пружинни механизми?

Механизмът с постоянен магнит HUAJIDIAN елиминира сложните трансмисионни структури, открити в традиционните пружинни механизми. С рационализиран вътрешен дизайн и липса на уязвими еластични компоненти, той фундаментално решава проблеми като умора на материала, заклинване и високи нива на отказ, свързани с пружинните механизми. Устройството предлага превъзходна оперативна стабилност и механичен живот до 30 000 операции, като поддържа често превключване и автоматично повторно затваряне в разпределителните мрежи. Той също така позволява работа без поддръжка, което значително намалява дългосрочните разходи за експлоатация и поддръжка за потребителите.

Q2: Може ли този прекъсвач да издържи на тежки външни условия?

да Този продукт е оптимизиран за екстремни външни среди, способен е да работи стабилно в температурен диапазон от -40°C до +70°C и е подходящ за надморска височина до 2000 метра и зони със силно замърсяване от клас V. С висок рейтинг на защита от проникване и отлична устойчивост на прах, корозия и екстремни температури, той работи надеждно в сурови условия - като влажни крайбрежни зони, индустриални зони и алпийски региони - напълно отговаряйки на изискванията за дългосрочно обслужване на открито.

Q3: Какви интелигентни функции и методи за комуникация поддържа 11kV монтиран на стълб вакуумен прекъсвач?

Продуктът интегрира цялостен набор от защитни функции, включително тристепенна защита от свръхток, блокирана от напрежение, защита с нулева последователност и автоматично повторно включване. Той също така поддържа дистанционно управление, мониторинг на данните за мощността в реално време и автоматично алармиране за повреда. По отношение на комуникацията, той поддържа и двата основни режима - GPRS безжичен и оптичен кабел - и се интегрира безпроблемно с платформи за автоматизация на разпределителната мрежа. Той позволява дистанционен интелигентен контрол на устройствата, работа и поддръжка без надзор и цифрово управление на мрежата, служейки като основен компонент в инфраструктурата на интелигентната мрежа.
