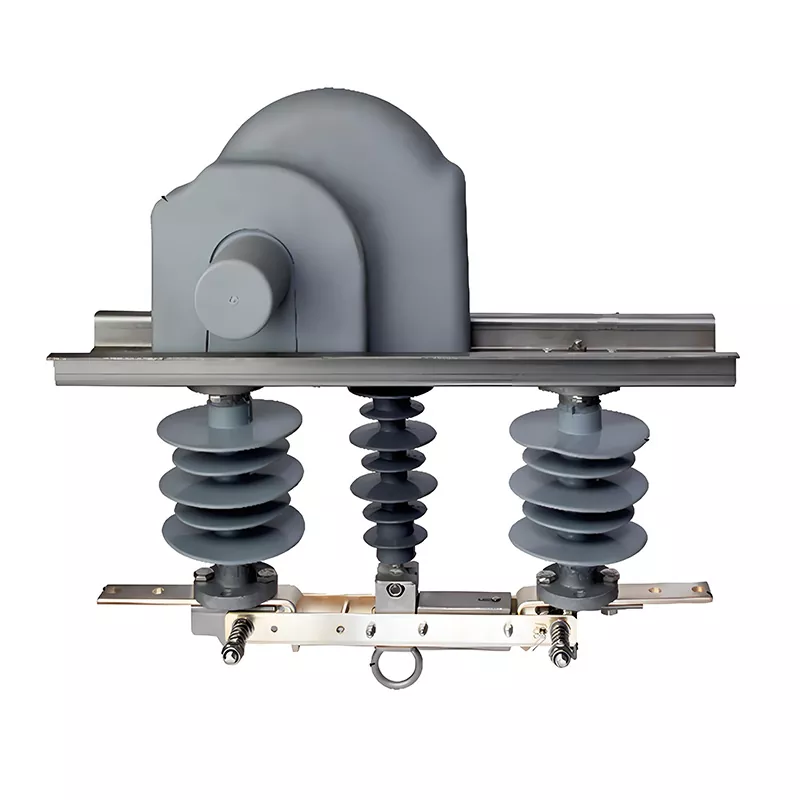

Изолационен превключвател за високо напрежение

Високоволтовият изолационен превключвател на HUAJIDIAN е изолиращо устройство без натоварване без възможности за гасене на дъгата. Основната му функция е да създаде ясна, видима въздушна междина, след като прекъсвачът се отвори, като физически изолира източника на захранване от страната на товара, за да гарантира безопасността на персонала по поддръжката.

Като масово интелигентно изолиращо устройство за преоборудване на разпределителната автоматизация, то може да работи самостоятелно или да се комбинира със стандартни монтирани на стълб вакуумни прекъсвачи, за да образува интегрирана единица "прекъсвач + изолационен превключвател". Със задълбочен опит в китайския сектор за външно захранващо оборудване за средно напрежение, ние предлагаме както стандартизирани продукти, така и персонализирани решения, които отговарят на международните технически стандарти по отношение на напрежението, изолацията и автоматизацията.

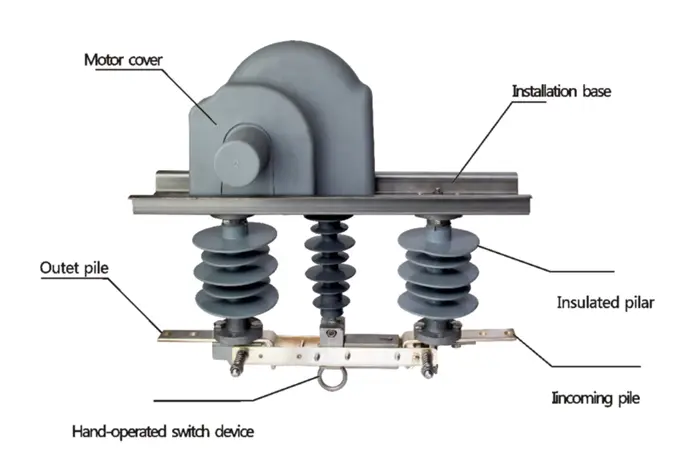

Основни структурни компоненти

1. Монтиран отгоре сив електрически оперативен механизъм/интелигентен контролер

Разполага с вграден двигател, трансмисия и контролен модул. Поддържа локално ръчно управление, електрическо отваряне/затваряне и дистанционен диспечерски контрол, което позволява директно интегриране в системи за автоматизация на разпределението. Той също така поддържа допълнителни модули за дистанционно сигнализиране на позицията и индикация на линия на живо, отговаряйки на изискванията за интелигентна мрежа за "Четири дистанционни" (дистанционно сигнализиране, дистанционно измерване, дистанционно управление и дистанционно регулиране).

2.

2. Изолационни втулки

Лявата и дясната фаза използват големи изолатори за поддържане на проводящата верига, докато централната фаза разполага с компактна, малка структура с навес, служеща като изолираща опора за заземителния превключвател и предавателния механизъм, улеснявайки компактния монтаж на електрически стълбове.

3. Проводими контакти и клеми

Изработен от сплав с висока проводимост и обработен за устойчивост на корозия и окисляване, осигуряваща стабилна непрекъснатост на веригата в тежки външни среди.

4. Централен повдигащ пръстен и пружинна блокираща структура

Позволява механично блокиране между ръчното управление и заземителния превключвател; заключва отворените/затворените позиции, за да елиминира риска от случайно задействане.

Основни функционални предимства

1. Визуална физическа изолация, осигуряваща безопасност при поддръжка

При изключване на захранването изолационният превключвател за високо напрежение създава ясна въздушна междина, напълно разделяща източника на захранване от товара, в съответствие с глобалните стандарти за безопасност за поддръжка на мрежата.

2. Три режима на управление, адаптирани към различни сценарии за O&M

Предлагат се опции за ръчно, електрическо и дистанционно управление; дистанционната централизирана работа замества катеренето на стълбове на място, като значително намалява рисковете за безопасността, свързани с операциите на живо.

3. Съвместимост със системи за автоматизация на разпределението

Предаване в реално време на сигнали за състояние отворено/затворено към главната станция за автоматизация, отговаряйки на изискванията за дистанционно сигнализиране за самовъзстановяващи се надстройки на интелигентната мрежа.

4. Разширяеми функционални модули

Допълнителните аксесоари включват индикатори за активна линия, мониторинг на неизправности и блокировки срещу неправилно функциониране, отговарящи на разнообразни нужди за изграждане на интелигентна мрежа в различни региони.

5. Компактен дизайн, монтиран на стълб

Конструкцията на навес с намален размер на централната фаза минимизира общия обем на оборудването, позволявайки монтаж върху съществуващи стълбове за комунални услуги, без да се изискват допълнителни монтажни скоби.

Структурно представяне

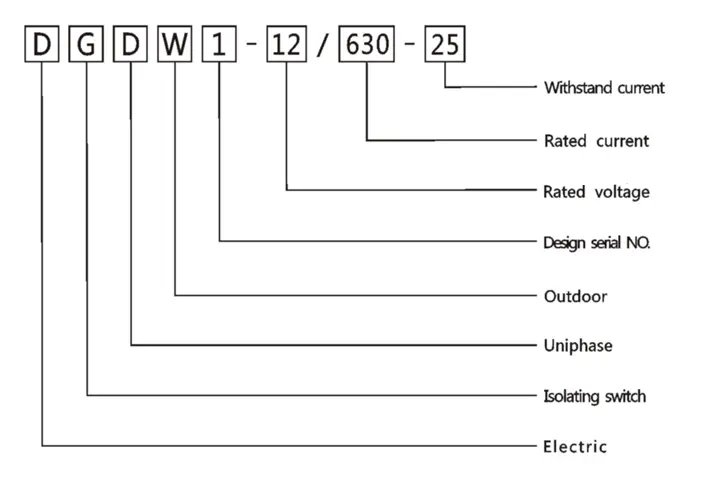

Тип въведение

Стандартни основни технически параметри

Ключови сценарии за приложение

1. Използва се във връзка с ZW8-12 или ZW32-12 монтирани на стълб вакуумни прекъсвачи, за да отговарят на задължителните изисквания за изолация за поддръжка на линията;

2. Секциониране и разклоняване на линии при надстройки на автоматизацията на разпределителната мрежа в градовете и селата, което позволява дистанционно изолиране на повредени участъци;

3. Специално защитно изолиращо устройство за поддръжка и подмяна на оборудването на 10 kV градски и извънградски въздушни главни и разклонителни линии.

Казус за внедряване в реалния свят

През 2025 г. бюро за електроснабдяване в Югоизточна Азия стартира проект за надграждане на интелигентна разпределителна мрежа за селските райони, обхващащ 42 града и села и над 180 километра въздушни линии от 10 kV. Оригиналните линии бяха оборудвани само с традиционни ръчни изключващи превключватели без възможности за дистанционно управление; персоналът по поддръжката трябваше да се катери по стълбове за работа на място, което доведе до продължителни прекъсвания и високи рискове за безопасността.

Изпълнителят на проекта избра интелигентния изолационен превключвател за високо напрежение на HUAJIDIAN, съчетан с вакуумни прекъсвачи ZW32-12, за да създаде автоматизирана секционна линейна система. Бяха доставени общо 126 единици, включващи персонализирани модификации, за да отговарят на местните национални стандарти за изолация и комуникационни протоколи.

Значителни резултати, постигнати след една година работа в мрежата:

1. Операциите по превключване на линии се извършват изцяло чрез дистанционно управление от диспечерския център, намалявайки честотата на работа на място с жива линия с 85%;

2. Времето, необходимо за изолиране на повредата и възстановяване на захранването, е намалено от 2–3 часа до под 3 минути, което значително повишава надеждността на захранването;

3. Структурата на видимата изолационна междина елиминира риска от токов удар по време на поддръжка, което води до нулеви инциденти, свързани с безопасността през цялата година.

This project fully validates the product's suitability for overseas grid upgrades and demonstrates HUAJIDIAN’s capabilities in providing one-stop, customized services.

Сравнение: Интелигентен превключвател HUAJIDIAN срещу стандартен ръчен превключвател

Производствени възможности и услуги за персонализиране

HUAJIDIAN управлява независимо производствено съоръжение, интегриращо научноизследователска и развойна дейност, щамповане, сглобяване и тестване на готовия продукт, напълно оборудвано с цялостна апаратура за високоволтово изпитване на електрически характеристики. Приветстваме глобални клиенти да планират посещения на място на нашите производствени линии и съоръжения за тестване и да избират мостри лично.

Ние поддържаме цялостна персонализация, базирана на национални стандарти: изолационните параметри, комуникационните протоколи, работните напрежения, механичните блокиращи структури и степените на защита на корпуса могат да бъдат регулирани. Независимо дали става въпрос за стандартна групова доставка или за специализирано оборудване, специфично за проекта, нашият технически екип предоставя индивидуална поддръжка на решения; запитвания относно параметри, оферти и персонализирани чертежи са добре дошли по всяко време.

ЧЗВ

В1: Може ли този превключвател за високо напрежение да прекъсва тока на натоварване сам, като вакуумен прекъсвач?

A1: Не. Това устройство е проектирано за работа без товар и му липсва дъгогасителна камера. Вакуумният прекъсвач трябва първо да прекъсне тока на натоварване, преди превключвателят за прекъсване да създаде видима изолационна междина. Превключването под товар е строго забранено, за да се предотвратят инциденти с късо съединение, свързани с дъга; това устройство трябва да се използва заедно с монтирани на стълб прекъсвачи като ZW8-12 или ZW32-12.

Q2: Дистанционното управление стандартна функция ли е или изисква допълнително персонализиране?

A2: Електрически оперативен механизъм и интерфейс за отдалечена комуникация се доставят стандартно с интелигентни прекъсвачи на HUAJIDIAN; дистанционна сигнализация за отворено/затворено състояние е вградена без допълнително заплащане. Допълнителни модули - като индикатори за активна линия или разширения за наблюдение на грешки - могат да бъдат добавени въз основа на специфични изисквания на проекта.

Q3: Могат ли параметрите на продукта да бъдат модифицирани, за да отговарят на електрическите стандарти в страни, различни от Китай?

A3: Да. Като професионален производител на електроразпределително оборудване за средно напрежение, ние предлагаме пълно персонализиране на параметрите, за да отговорим на стандартите в световен мащаб - включително номинален ток, издържан ток за кратко време, разстояние на пълзене на изолатора, протоколи за отдалечена комуникация и контрол на захранващото напрежение. Просто предоставете местните официални електрически спецификации и нашият екип за научноизследователска и развойна дейност ще оптимизира структурата и параметрите на продукта, за да осигури съответствие с регионалните изисквания за сертифициране.
