33kV монтиран на стълб вакуумен прекъсвач

Вакуумният прекъсвач HUAJIDIAN 33kV, монтиран на стълб, е високоефективна комутационна апаратура за средно напрежение, предназначена за външни разпределителни системи 10kV–33kV. Използва се предимно за защита и контрол на изходящи захранващи линии на подстанции, входящи линии за високо напрежение за промишлени и минни предприятия и разклонителни линии в жилищни райони.

Продуктът иновативно интегрира вакуумен прекъсвач с интелигентен контролер и разполага с вградена цялостна логика за защита на мрежата. Той може да изолира повредени разклонения независимо, без да прекъсва електрозахранването към главната линия, като по този начин ефективно минимизира обхвата на прекъсванията на електрозахранването и повишава оперативната стабилност на разпределителната мрежа. Той служи като основна част от инфраструктурата за модерни интелигентни разпределителни мрежи.

Основни продуктови параметри

HUAJIDIAN стриктно се придържа към индустриалните производствени стандарти и параметрите на оборудването са напълно съвместими с оперативните изисквания на външните трифазни променливотокови разпределителни системи. Основните параметри са както следва:

1. Номинално напрежение: 12kV (подходящо за 10kV градски/селски разпределителни линии; съвместимо с 33kV монтирани на стълб работни условия)

2. Номинален ток: 630A, 1000A, 1250A (множество спецификации за посрещане на различни изисквания за натоварване)

3. Номинален ток на прекъсване на късо съединение: 20kA, 25kA (способен да прекъсва сериозни повреди в мрежата)

4. Приложима система: 50Hz трифазна AC външна разпределителна система

5. Режим на работа: Двойно ръчно/електрическо управление; поддържа интелигентно дистанционно управление

Основни структурни и експлоатационни характеристики

1. Интегриран и оптимизиран структурен дизайн

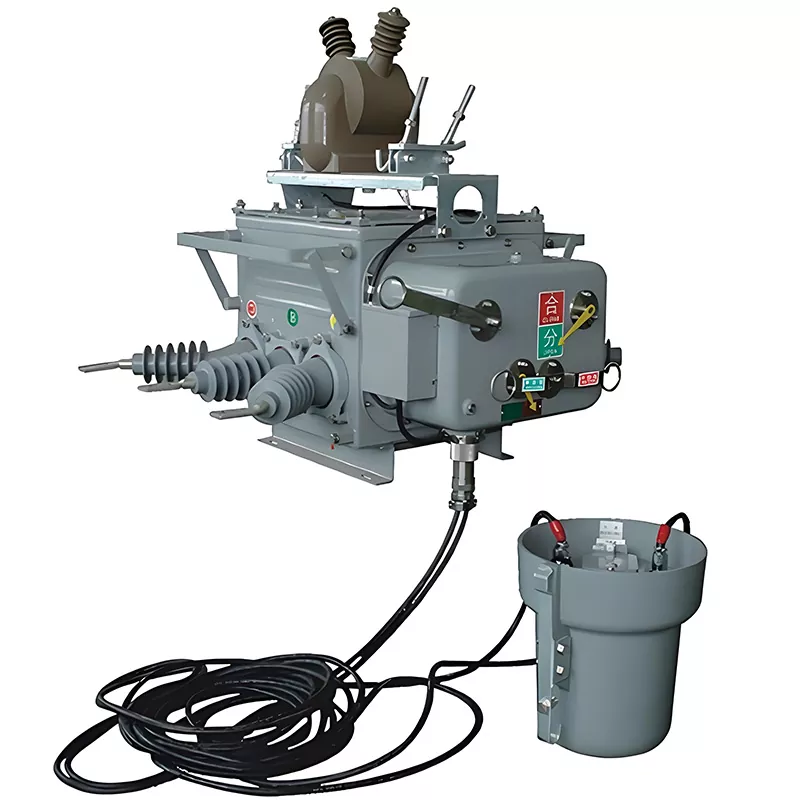

33kV монтиран на стълб вакуумен прекъсвач разполага с вграден високопроизводителен вакуумен прекъсвач, отговорен за превключване на товара и прекъсване на тока на късо съединение; предлага бързо изгасване на дъгата без външно изтичане на дъгата. Оборудван с дръжка с пружинно зареждане и ръчна дръжка за отваряне/затваряне, заедно с червени/зелени индикатори за състояние, устройството позволява ясно, директно визуално наблюдение на работното му състояние. Вграденият механизъм за пружинно зареждане осигурява стабилно съхранение на енергия и надеждни превключващи операции, отговаряйки на изискванията за честа, дългосрочна употреба.

Трансформатор на напрежение с кафяв изолиран корпус (PT) е монтиран в горната част на модула, за да осигури вземане на проби от мощност и мрежово напрежение за контролера надолу по веригата. Устройството се свързва с контролера чрез специален черен водоустойчив кабел, предавайки сигнали за ток и напрежение в реално време, като същевременно доставя стабилно работно захранване на системата за управление.

2. Превъзходна адаптивност към околната среда на открито

33kV монтиран на стълб вакуумен прекъсвач разполага с напълно запечатан, интегриран корпус, който е водоустойчив и устойчив на ръжда. Неговият външен силиконов корпус е отблъскващ мръсотията и UV-устойчив, способен да издържи на екстремни външни условия като високи температури, силен дъжд и силен вятър. Проектиран за дългосрочна работа на стълб с минимални изисквания за поддръжка, той значително намалява разходите за експлоатация и поддръжка на мрежата.

3. Интелигентна интегрирана логика за защита

Действайки като интелигентен "пазач" за разпределителната мрежа, устройството включва доказана защитна логика за заземяване с нулева последователност и условия на свръхток. Поддържа бързо изключване, защита от свръхток със закъснение, изключване при ниско напрежение и автоматично повторно включване. В случай на еднофазна заземителна повреда или късо съединение фаза към фаза на потребителска разклонителна линия, устройството автоматично се изключва в рамките на милисекунди, за да изолира дефектната секция. Това позволява секционна защита, предотвратявайки масови прекъсвания на захранването по главната линия.

Основни функционални предимства

1. Прецизно изолиране на грешки за подобрена стабилност на мрежата

Проектирано да адресира често срещани повреди в градските и селските разпределителни линии, устройството прецизно локализира и независимо изолира дефектните разклонения. След като повредената линия бъде изолирана, захранването към главната линия продължава без прекъсване. Това ефективно минимизира продължителността и обхвата на прекъсванията, като значително подобрява надеждността на електрозахранването за жилищни райони, индустриални паркове и селски мрежи.

2. Многоизмерно дистанционно интелигентно управление

Придружаващият интелигентен контролер предлага цялостна функционалност, поддържаща дистанционно превключване, автоматично отчитане на грешки и предаване на данни в реално време. Съвместим с три основни комуникационни метода - 4G, оптични влакна и носител на захранваща линия (PLC) - той се интегрира безпроблемно с главните станции за автоматизация на разпределението, позволявайки безпилотна работа, дистанционно наблюдение и интелигентно управление на монтираното на стълб оборудване.

3. Съответствие с международните стандарти и поддръжка за персонализиране

Като професионален производител на електроразпределително оборудване, HUAJIDIAN предлага персонализирани услуги за персонализиране, съобразени с електрическите стандарти и спецификациите за работа на мрежата на различни страни. Поддържаме настройки на параметри, функционални оптимизации и структурни надстройки, предоставяйки ексклузивни решения на едно гише за глобални потребители.

Типични сценарии за приложение

1. Градски и селски разпределителни линии: Гранична защита за въздушни линии 10kV; служи като ключ за разграничаване на собствеността за клонови линии, обслужващи жилищни общности и фабрики.

2. Надстройки за автоматизация на мрежата: Секционна защита и интелигентни надстройки за стареещи разпределителни мрежи, позволяващи автоматична диагностика на грешки и изолиране на разпределителните линии.

3. Разпределение на промишлено и минно захранване: Защита на входящата линия с високо напрежение за индустриални паркове, мини и нефтохимически проекти, осигуряваща безопасна и стабилна работа на промишлено оборудване.

4. Системи за разпределение на подстанции: Защита на захранващи линии за малки и средни подстанции, отговарящи на изискванията за автоматизация на съвременните разпределителни мрежи.

Казус от проект от реалния свят

1. История на проекта

През 2024 г. в регион на Източен Китай стартира проект за надграждане на автоматизираната селска мрежа. Местните селски разпределителни линии бяха широко разпръснати и разломите на разклоненията се появяваха често; едноточкова повреда може лесно да предизвика прекъсване на тока в цялата област, което сериозно да повлияе на потреблението на електроенергия в жилищата и индустриалното производство в селските райони.

2. Решение за приложение

Проектът включваше групово внедряване на вакуумни прекъсвачи HUAJIDIAN 33kV, монтирани на стълбове, на границите на разклонителните линии и по участъците на главните разпределителни линии. Оптичните връзки към главната станция за локална автоматизация на разпределението позволяват наблюдение в реално време на мрежовото напрежение, тока и работното състояние, както и интелигентни автоматични операции за изключване и повторно включване при повреда.

3. Резултати от проекта

След пускането на оборудването в експлоатация, скоростта на реакция за изолиране на повреди в линията се подобри с 90%, а разклонителните повреди вече не прекъсват захранването на главната линия. Средният годишен брой прекъсвания на електрозахранването в регионалната мрежа спадна от шест на по-малко от едно, а ръчното натоварване за операции и поддръжка на мрежата намаля със 70%. Това успешно разреши проблемите с честите повреди и трудната поддръжка, свързани със застаряващата селска мрежа, ефективно завършвайки интелигентното надграждане.

ЧЗВ

В1: Може ли вакуумният прекъсвач HUAJIDIAN 33kV да работи надеждно на открито в тежки условия?

A1: Да, може. Устройството разполага с напълно запечатан, водоустойчив и устойчив на ръжда корпус с устойчиви на UV-лъчи и петна външни силиконови компоненти. Специално оптимизиран за монтиране на открито на стълб, той издържа на екстремни условия - като високи и ниски температури, обилен дъжд и интензивно UV лъчение - и е преминал строги тестове за симулация на външна среда, осигурявайки дълъг експлоатационен живот и практически без поддръжка дългосрочна работа.

В2: Какви методи за отдалечена комуникация поддържа продуктът за интелигентен контрол и управление?

A2: Оборудвано с многоканален интелигентен контролер, устройството поддържа три основни режима на отдалечена комуникация: 4G безжична, оптична и електропроводна мрежа (PLC). Той безпроблемно се интегрира с главните станции за автоматизация на разпределението, за да позволи дистанционно превключване, аларми за неизправности в реално време, статистика на оперативните данни и дистанционно наблюдение на оборудването, отговаряйки на изискванията на съвременното развитие на интелигентни мрежи.

Q3: Може ли продуктът да бъде персонализиран, за да отговаря на електрическите стандарти на различни страни?

A3: Да. HUAJIDIAN предлага цялостно персонализиране на параметрите на устройството, защитната логика, комуникационните протоколи и структурните конфигурации, за да се приведе в съответствие с електрическите стандарти и мрежовите спецификации на различни страни и региони. Ние също така предоставяме документация за съответствие, за да отговорим на нуждите на различни глобални инженерни проекти.
