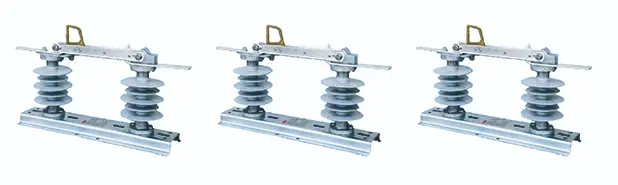

Заземителен превключвател 24kv

Заземителният превключвател HUAJIDIAN 24kV е независимо разработено монтирано на стълб интелигентно изолиращо устройство за 10kV надземни разпределителни мрежи. Той интегрира електрически задвижващ механизъм, цялостна изолационна защита и ефективна механична трансмисия, позволяваща гъвкаво дистанционно и локално отваряне и затваряне. Той играе основна роля в изолирането на безопасността на линията, защитата при поддръжка при прекъсване на електрозахранването и интелигентното наблюдение на електрическата мрежа и е основно поддържащо оборудване за трансформация на автоматизираната разпределителна мрежа.

HUAJIDIAN предлага персонализирани работни механизми, които да отговарят на различни решения за захранване на място, включително слънчева енергия и DC батерии, и е съвместим с местните условия за изграждане на електрическата мрежа. Цялото производство, тестване, персонализиране и следпродажбено обслужване се управляват от нашата собствена фабрика, с технически екип, който предоставя 24/7 консултации относно избора и персонализирането на решението.

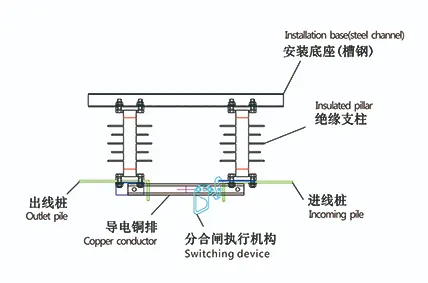

Структурно представяне

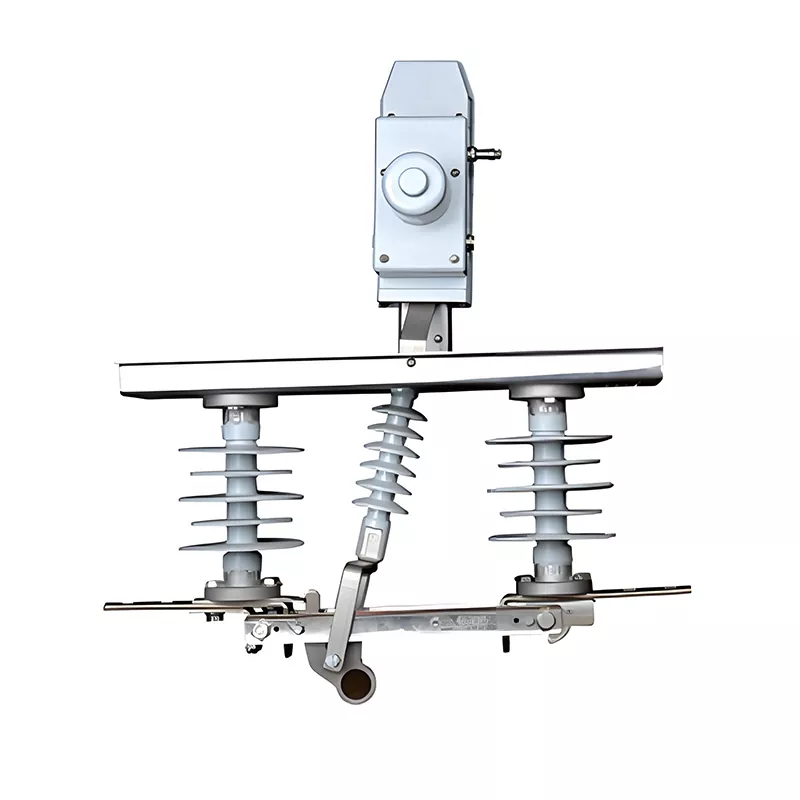

Тип въведение

Основни предимства на продукта

1. Силна изолационна производителност, адаптивна към тежки външни среди

Оборудван с композитни изолатори с голямо разстояние на пълзене, постигащи рейтинг на замърсяване от клас IV, устойчиви на пламък и стареене и способни да издържат на влага, прах и корозия от пръски от крайбрежна сол; отделният дизайн на изолационните компоненти и проводимите вериги осигурява надеждна изолация между частите под напрежение и заземяващите компоненти; всички индикатори за издържано напрежение на честотата на мощността и импулсите на мълния отговарят на стандартите, подходящи както за линии на голяма, така и за ниска надморска височина.

2. Устойчиви на корозия и издръжливи проводими вериги, дълъг механичен живот

Основната проводима верига използва процес на посребрена мед, което води до ниско контактно съпротивление, отлична проводимост и ниско повишаване на температурата по време на продължителна работа; симетричните контакти намаляват загубата на налягане; ключовите механични компоненти използват неръждаема стомана + горещо поцинкована двойна антикорозия, предотвратяваща ръжда и засядане; механичен експлоатационен живот ≥10 000 цикъла, елиминиращ риска от лош контакт по време на продължителна работа.

3. Лек и модулен дизайн, по-ниски разходи за инсталиране и поддръжка

Заземителният превключвател 24 kV се отличава с лек и модулен дизайн, позволяващ директен монтаж на стандартни разпределителни рамена без модификации на кулата. Неговата задвижваща структура на лост предлага висока ефективност на трансмисията и безпроблемна работа, опростявайки пускането в експлоатация на място и намалявайки последващото работно натоварване по поддръжката, значително намалявайки разходите за строителство и поддръжка през жизнения цикъл.

Основни технически параметри

Приложими сценарии

1. Сегментиране на главната линия и изолация на разклонителната линия: бързо изключете повредените секции и минимизирайте зоните на прекъсване;

2. Дистанционни необслужвани линии: дистанционно контролирайте поддръжката и превключването на линии, намалявайки разходите за ръчно изкачване на стълбове;

3. Изолация на междусистемните връзки за високо напрежение в индустриалните паркове: връзка със системите за автоматизация на разпределителната мрежа за постигане на прехвърляне на товара и бърза диагностика на повреда;

4. Изолация на линията за свързване на фотоволтаична и вятърна електрическа мрежа: надеждно заземяване по време на поддръжката, гарантираща безопасността на новата връзка към енергийната мрежа.

Казус от практиката: Проект за надграждане на селската електропреносна мрежа в планинските райони на централен Китай

Интелигентното надграждане на селска електрическа мрежа в планински район от страна на окръжно електроснабдително бюро изправи предизвикателства като разпръснати линии, силно замърсяване със солни пръски и големи разстояния за поддръжка. Традиционните ръчни прекъсвачи изискват електротехниците да се катерят по стълбове за всяка поддръжка, което води до високи рискове и бавно отстраняване на неизправности. Проектът осигури 86 захранвани със слънчева енергия заземителни превключватели HUAJIDIAN 24kV. След две години работа дистанционната работа намали патрулите на място със 70%, изолаторите от клас IV срещу замърсяване елиминираха неизправностите по време на мъгливи сезони, а продължителността на прекъсване на линията намаля с 62%.

Предимства в сравнение с традиционните ръчни прекъсвачи

Спецификации за монтаж и поддръжка

1. Изисквания за инсталиране

Фиксиран към стандартна външна разпределителна рама; мястото на монтажа трябва да бъде свободно от силни вибрации и корозивни газове; височината на монтаж трябва да отговаря на изискванията за безопасно разстояние при високо напрежение и да е съвместима с общите размери на стълб/кула.

2. Монтаж и въвеждане в експлоатация

След завършване проверете действията на отваряне и затваряне, механичните индикатори и сигналите за дистанционно управление, за да сте сигурни, че превключвателят работи гладко, без задръстване.

3. Ежедневна поддръжка

Редовно почиствайте замърсяванията на изолатора, проверявайте за ръжда по компонентите на трансмисията, потвърждавайте уплътняването на корпуса на механизма и проверявайте нивото на батерията на захранването на дистанционното управление; специални инспекции са необходими след силен дъжд, тайфуни и време със солени пръски, а изолаторите трябва да се почистват незабавно.

Опционални конфигурации и услуги за персонализиране

1. Персонализиране на текущата спецификация: 400A~1250A по избор, налични са подобрени версии за висока надморска височина и ниска температура;

2. Допълнителен комуникационен интерфейс за автоматизация: Свързва се към SCADA системи за качване на позиции за отваряне/затваряне и алармени данни за повреда на оборудването;

3. Персонализиране на решението за захранване: Изберете между слънчева енергия и захранване от DC батерия без външно захранване от мрежата;

4. Налични са множество модели електрически работни механизми, съвместими с различни комуникационни протоколи за дистанционно управление.

ЧЗВ

Q1: Може ли този 24kV заземителен превключвател да се използва стабилно в крайбрежни райони с обилни солени пръски и голяма надморска височина?

A1: Да. Оборудването се предлага стандартно с композитни изолатори с голямо разстояние на пълзене от клас IV, които могат да издържат на солени пръски, прах и влажна крайбрежна среда; всички метални движещи се части използват двойна антикорозионна технология от неръждаема стомана + горещо поцинковане. Версия с подобрена изолация може да бъде персонализирана за райони с голяма надморска височина, за да отговори на изискванията за корекция на издържаното напрежение на голяма надморска височина; всички тестове за издържано напрежение са преминали типови тестове.

В2: Какви методи за захранване поддържа електрическият задвижващ механизъм, когато на стълба няма електрическа мрежа?

A2: HUAJIDIAN предлага две решения за електрозахранване извън мрежата: независимо захранване от литиево-йонна DC батерия и захранване от соларен панел със зареждащ и контролен модул. И двете решения могат да работят независимо от външни източници на захранване за повече от 18 месеца, напълно адаптивни към планински райони, пастирски райони и въздушни линии без захранване.

Въпрос 3: Може ли оборудването да се свърже към съществуващи SCADA системи за разпределителна мрежа и да качва дистанционно сигнали за неизправности?

A3: Допълнителен вторичен комуникационен модул е ​​наличен, съвместим с основните комуникационни протоколи на електрическата мрежа. След като се свърже с платформата SCADA, той може да качва информация за неизправности, като позиции за отваряне и затваряне, аларми за заглушаване на механизми и ниско напрежение на батерията за дистанционно управление в реално време, което позволява дистанционно онлайн наблюдение на монтирани на стълб превключватели и намалява натоварването при инспекция на място.
