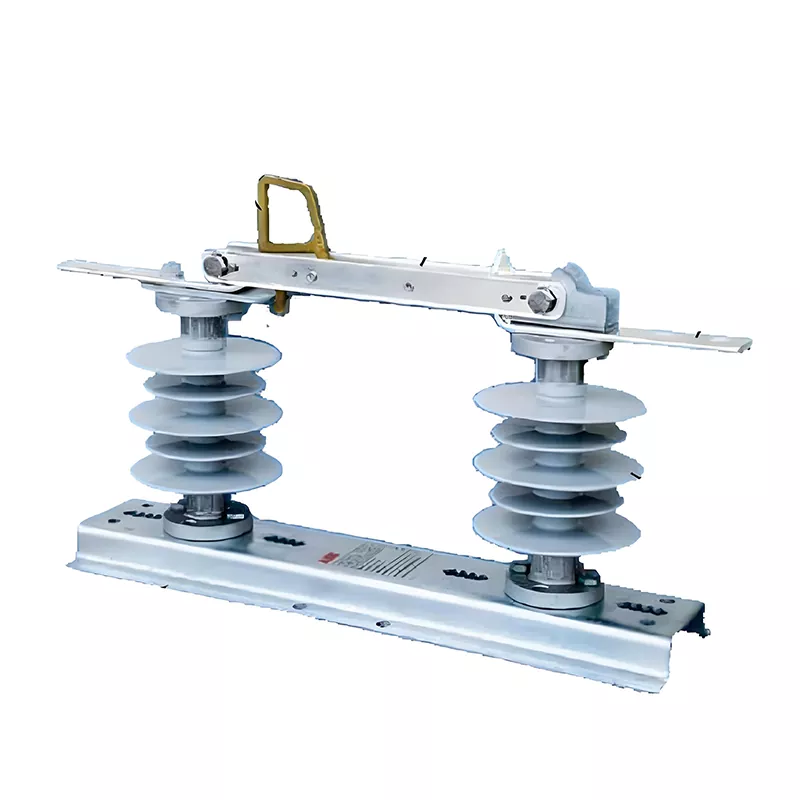

GDW1-12/630-25 Вътрешен заземителен превключвател

Вътрешният заземителен превключвател HUAJIDIAN GDW1-12/630-25 е външно защитно устройство за захранване, независимо разработено и произведено от професионален производител, специализиран в основни компоненти за електроразпределителни мрежи със средно напрежение. Продуктът е оптимизиран и надграден за сложни условия на работа на открито, решавайки болните точки на традиционните заземителни превключватели, като лоша устойчивост на атмосферни влияния, ограничени режими на работа и нестабилна работа.

Оборудването е с номинално напрежение 12kV, номинален ток 630A и краткотраен ток на късо съединение 25kA. Разчитайки на изолационна структура с висока якост и високопроводими медни компоненти, той позволява видимо изключване и надеждно заземяване по време на работа и поддръжка на оборудването, като напълно елиминира опасностите от остатъчно напрежение и гарантира личната безопасност на персонала по поддръжката. Това е ключово основно оборудване за стандартизирана работа и поддръжка на модерни електроразпределителни мрежи.

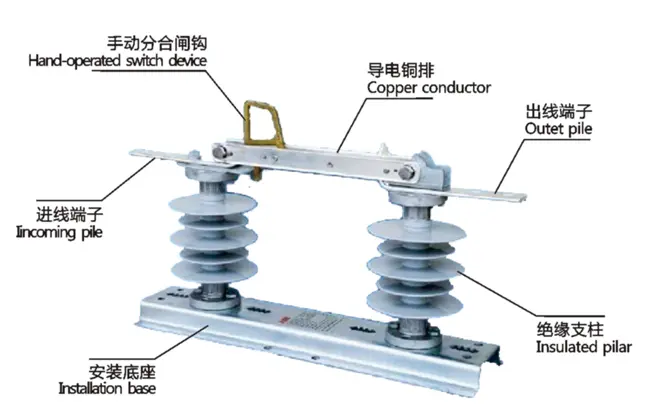

Структурно представяне

Тип въведение

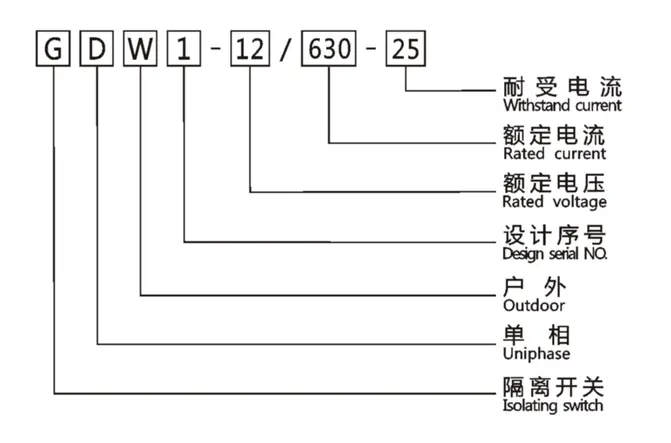

Дефиниции на модела

GDW1-12/630-25 Знаците и цифрите в номера на модела отговарят на конкретни параметри на продукта, както е обяснено по-долу:

- G: Превключвател за изключване, представляващ основния функционален атрибут на оборудването

- D: Монофазна структура, подходяща за монофазни електроразпределителни линии

- W: Тип на открито, проектиран специално за линии в естествена среда на открито

- 1: Сериен номер на дизайна на продукта, представляващ итеративно оптимизиран модел

- 12: Номинално напрежение 12kV, подходящо за конвенционални електроразпределителни мрежи средно напрежение

- 630: Номинален ток 630A, отговарящ на изискванията за токов капацитет на главните електроразпределителни линии

- 25: Краткотраен ток на късо съединение 25kA, притежаващ изключително силна устойчивост на удар при късо съединение

Основни предимства на продукта

1. Отлични електрически характеристики, стабилна и надеждна проводимост

Вътрешният заземителен превключвател GDW1-12/630-25 използва медни шини с висока чистота, които са силно проводими, устойчиви на износване и издръжливи. Дългосрочната работа води до липса на натрупване на топлина и отслабване на мощността, осигурявайки ефективно и стабилно предаване на ток. Оборудван с високоефективни изолирани опори, минималното разстояние на пълзене достига 380 mm, осигурявайки отлична изолация за високо напрежение и ефективно изолиране на вериги с високо напрежение от 12 kV, предотвратяване на изтичане и инциденти с пламък и осигуряване на безопасна работа на оборудването при дългосрочни условия на високо напрежение.

2. Дизайн с двоен режим на работа, гъвкав, интелигентен и ефективен

Пробивайки ограниченията на еднократното ръчно управление на традиционното оборудване, той поддържа както ръчни, така и електрически режими на работа. Специална операционна кука е стандартна, което прави ръчното превключване на място безопасно и удобно; той е съвместим с 12V/24V DC напрежение на двигателя и може да бъде оборудван с електрически механизъм за управление за дистанционно автоматизирано управление. Дизайнът с двоен режим значително подобрява ефективността на поддръжката, намалява рисковете от ръчна работа и повишава нивото на интелигентна работа и поддръжка на електрическата мрежа.

3. Изключително устойчив на атмосферни влияния, адаптивен към сложни условия на работа

След като е преминало строги тестове за адаптиране към околната среда, оборудването може да работи нормално в широк температурен диапазон от -30 ℃ до 45 ℃, незасегнато от екстремен студ на север или високи температури през лятото. Притежава отлични способности против заледяване, като понася натрупване на лед с дебелина 10 mm, предотвратявайки повреда на оборудването, причинена от ледено и снежно време. Подходящ за райони на надморска височина от 3000 m и по-ниски, този превключвател е надеждно адаптиран към сложни географски и метеорологични среди като плата и планини, като се отличава с висока издръжливост и дълъг експлоатационен живот.

Основни технически параметри

Сценарии за приложение

Вътрешният заземителен превключвател HUAJIDIAN GDW1-12/630-25 е основно устройство за безопасност за електроразпределителни мрежи със средно напрежение, широко използвано във външни секции на надземни преносни линии, градски и селски електроразпределителни мрежи и поддържащи съоръжения за подстанции. Устройството осигурява ясна визуална точка на прекъсване по време на рутинна поддръжка, поддръжка на оборудването и аварийни ремонти, постигайки пълна физическа изолация на веригата, напълно елиминирайки остатъчния електрически заряд и цялостно защитавайки личната безопасност на персонала по поддръжката.

Със своята отлична студоустойчивост, устойчивост на замръзване и адаптивност към голяма надморска височина, продуктът е особено подходящ за силно студени северни региони, плата и планини и райони с тежка снежна и ледена покривка. Той може стабилно да се справи със сложни климатични и географски условия, като значително намалява повреди в оборудването, причинени от тежки метеорологични условия и подобрява цялостната оперативна стабилност на електрическата мрежа.

Казус от реално приложение

През 2023 г. партида вътрешни заземителни превключватели HUAJIDIAN GDW1-12/630-25 бяха успешно приложени към проекта за надграждане на 12kV разпределителна мрежа в Лиупаншуй, провинция Гуейджоу. Тази област е с надморска височина от близо 2800 м, с тежки зимни температури и често сезонно заледяване. Традиционните превключватели за заземяване са предразположени към проблеми като слаба устойчивост на обледеняване, повреди при ниска температура и неудобна работа, което създава значителни рискове за поддръжката на линията.

След като проектът надстрои и замени оборудването с продукти на HUAJIDIAN, оборудването може стабилно да издържи на местно екстремно студено време от -25 ℃ и условия на заледяване 8-10 mm. Работата в два режима значително подобрява ефективността на зимната поддръжка на линията и справянето с аварийни повреди. В рамките на една година от пускането в експлоатация на оборудването няма инциденти, свързани с безопасността при поддръжка на линия, а процентът на отказите на оборудването е намалял с повече от 85%. Стабилната производителност на продукта и превъзходната адаптивност към околната среда бяха високо признати от собственика на проекта, което го прави еталон за надграждане на безопасността в хладни разпределителни мрежи на голяма надморска височина.

ЧЗВ

В1: Какви са предимствата на този вътрешен заземителен превключвател GDW1-12/630-25 в сравнение с обикновените външни прекъсвачи?

Основните предимства са три: Първо, използва медна проводяща структура с висока чистота и оптимизиран изолационен дизайн, което води до по-силна устойчивост на късо съединение от 25 kA и по-висока безопасност на изолацията; второ, той поддържа както електрически, така и ръчни режими на работа, позволявайки дистанционно интелигентно управление и преодолявайки ограниченията на традиционното оборудване, което може да се управлява само ръчно; трето, устойчивостта му на атмосферни влияния е значително подобрена, което позволява стабилна работа в среда до -30 ℃ и с 10 mm заледяване, което далеч надхвърля адаптивността към околната среда на обикновените продукти.

Q2: Колко гъвкав е електрическият механизъм за управление на устройството и удобен ли е монтажът?

Много гъвкав и лесен за инсталиране. Продуктът е съвместим с универсално 12V/24V DC напрежение, приема стандартизирани интерфейси и модулна структура, а електрическият механизъм е лесен за разглобяване и сглобяване без сложни модификации или професионално отстраняване на грешки. Потребителите могат свободно да избират или разглобяват електрическия механизъм според нуждите си от работа и поддръжка и той е съвместим с основните системи за автоматично управление на електроразпределителната мрежа със средно напрежение, което опростява по-късната поддръжка.

Q3: Какви следпродажбени и гаранционни услуги предоставя HUAJIDIAN за този продукт?

HUAJIDIAN предоставя пълен цикъл на качествени услуги и всички продукти се подлагат на строги тестове, преди да напуснат завода, отговаряйки на стандартите на енергийната индустрия. Марката предлага дългосрочни гаранции, професионално техническо ръководство за монтаж и пускане в експлоатация и 24-часова следпродажбена консултация. Могат да бъдат осигурени и персонализирани адаптации за специални работни условия като ултра-високи височини и ултра-ниски температури, за да се отговори на нуждите от експлоатация и поддръжка на електрическите мрежи в различни региони.
