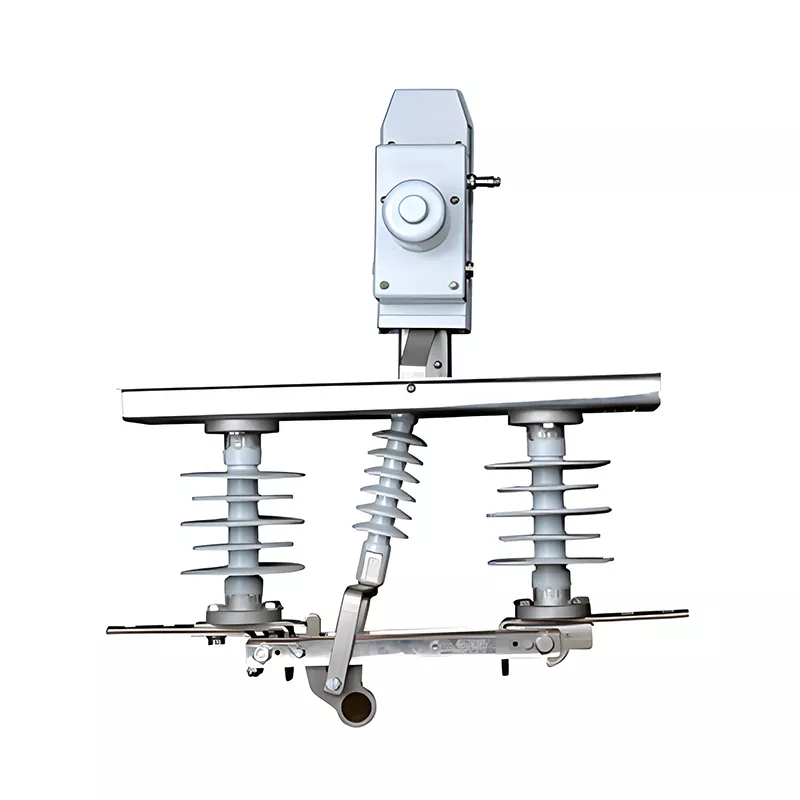

DGDW1 серия Заземителен превключвател за разпределителна уредба

Превключвателят за заземяване от серията DGDW1 за разпределителна апаратура е основният продукт за защита на захранването със средно напрежение на HUAJIDIAN, използван предимно за защитна изолация, защита срещу заземяване и контрол на работата на 12kV електроразпределително оборудване. Възползвайки се от зрели производствени процеси и строга система за контрол на качеството, HUAJIDIAN е надежден доставчик за енергийни проекти както в страната, така и в международен план, осигурявайки основни компоненти за електроразпределителни мрежи със средно напрежение.

В сравнение с традиционните ръчни заземяващи превключватели, този продукт разполага със специален двигателен задвижващ механизъм, позволяващ дистанционно електрическо управление и автоматично отваряне и затваряне, елиминирайки рисковете за безопасността, свързани с ръчната работа на място. Продуктът интегрира изолационна структура с висока якост, устойчивост на всякакви атмосферни условия и силни способности за предотвратяване на замърсяването, като напълно решава болките в индустрията на традиционното оборудване, като лоша адаптивност към тежки среди, висок процент на отказ и високи разходи за поддръжка.

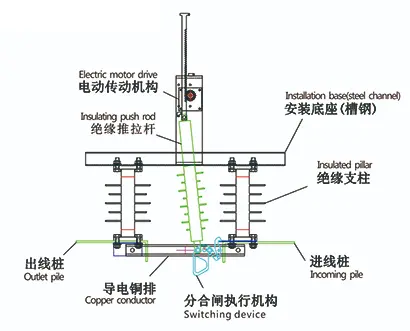

Структурно представяне

Тип въведение

Обяснение на модела и основни технически параметри

1. Обяснение на модела

Моделът от серия DGDW1 следва стандартизираните конвенции за именуване на енергийно оборудване. Значенията на всеки знак са както следва:

- D: Електрически управляван

- G: Атрибут за прекъсване на връзката

- D: Еднофазна структура

- W: Приложимо на открито

- 1: Сериен номер на дизайна на продукта

2. Основни технически параметри

Основни характеристики на продукта

1. Напълно автоматична електрическа работа, безопасна и ефективна

Заземителният превключвател от серията DGDW1 за разпределителна уредба е оборудван със специално моторно задвижване и превключващ задвижващ механизъм, поддържащ дистанционно управление и напълно автоматична работа без ръчно управление на място. Той ефективно избягва оперативните рискове при сложни сценарии като голяма надморска височина и висока влажност, значително подобрява ефективността на превключването и поддръжката на електроразпределително оборудване и отговаря на изискванията за необслужвана работа на съвременните интелигентни мрежи.

2. Отлична способност за издържане на пренапрежение, подобрена защита при повреда

Продуктът стриктно се придържа към индустриалните стандарти за издържано напрежение, с издържано напрежение на захранващата честота от 42 kV към земята и издържано напрежение на мощността на честота на прекъсване от 48 kV; Устойчивото напрежение на импулс на мълния към земята е 75 kV, а издържаното напрежение на точката на прекъсване е 85 kV. Това ефективно устоява на светкавици и работни пренапрежения, предотвратявайки повреда на оборудването и повреди при късо съединение и осигурявайки дългосрочна стабилна работа на електрическата мрежа.

3. Изолационен дизайн с висока якост, безопасна и надеждна изолация

Използвайки интегрирана изолационна опора с висока якост, той поддържа абсолютно безопасно изолационно разстояние, когато оборудването е отворено. Оптимизираната изолационна структура и висококачествените материали ефективно намаляват риска от стареене и изтичане на изолацията, осигурявайки ясна и видима точка на изключване за поддръжка на оборудването и са основна гаранция за безопасност при работа и поддръжка на електрическата мрежа.

4. Силна адаптивност към всякакви метеорологични условия и широк спектър от приложения

Заземителният превключвател от серията DGDW1 за разпределителна уредба може да работи стабилно в среди, вариращи от -30 ℃ до 70 ℃, поддържа Клас IV против обрастване и може да издържи 2 mm заледяване. Подходящ е за планински райони с голяма надморска височина (3000 м и по-ниски), крайбрежни солени-алкални и влажни зони и промишлени обекти с тежък прах. Механичният живот може да достигне 3000 цикъла, със стабилна работа и изключително ниски разходи за поддръжка.

Сценарии за приложение

1. Интелигентни мрежи и системи за автоматизация на разпределението: Разчитайки на функции за дистанционно електрическо управление, той отговаря на нуждите от дистанционно наблюдение и автоматична работа и поддръжка на електрическата мрежа, реализирайки интелигентно и безпилотно управление на електроразпределително оборудване.

2. Проекти за външни подстанции и въздушни линии: Използва се за защита на изолация и заземяване на 12kV външни подстанции и въздушни линии, осигурявайки безопасно изключване за ежедневна поддръжка на оборудването и диагностика на неизправности.

3. Сценарии за промишлени и сурови терени: Адаптивни към сложни среди като планински райони с висока надморска височина, крайбрежни индустриални паркове и фабрики за тежък прах, решаване на проблеми с повреда на оборудването, причинени от замърсяване, температурни разлики и голяма надморска височина.

Случай на инженерно приложение в реалния свят

1. Проект за надграждане на интелигентна мрежа в югозападни планински селски райони

Над 80 комплекта заземителни превключватели от серия HUAJIDIAN DGDW1 за разпределителни уреди бяха внедрени в проекта за надграждане на планинската селска електропреносна мрежа на платото Юнан-Гуейджоу. Обектът на проекта има максимална надморска височина от 2800 m, с големи дневни температурни разлики, обилни валежи и високи нива на замърсяване. Традиционните ръчни превключватели са податливи на корозия и повреда на изолацията и са трудни за работа на място. Този продукт, със своята устойчивост на замърсяване от клас IV, широка температурна адаптивност и предимства на дистанционното електрическо управление, напълно реши проблемите с поддръжката на оборудването в планински райони. Оборудването работи безотказно в продължение на три последователни години, което значително намалява натиска върху поддръжката на електрическата мрежа.

ЧЗВ

Q1: Какви са основните предимства на заземителния превключвател от серията DGDW1 за разпределителна уредба в сравнение с традиционните ръчни заземителни превключватели?

Основните предимства са три: Първо, високо ниво на интелигентност, поддържащо дистанционно електрическо автоматично управление, избягване на рисковете от ръчна работа на място и подобряване на ефективността на поддръжката; второ, по-силна адаптивност към околната среда, адаптивна към широки температурни диапазони от -30 ℃ до 70 ℃, замърсяване от клас IV, заледяване и сценарии на голяма надморска височина; трето, по-дълъг експлоатационен живот и по-ниски разходи за поддръжка, с механична продължителност на живота от 3000 цикъла, далеч надвишаваща индустриалните норми, ефективно намалявайки дългосрочната подмяна на оборудването и разходите за поддръжка.

Въпрос 2: Заземителният превключвател от серията DGDW1 за разпределителна уредба подходящ ли е за тежки среди като голяма надморска височина и крайбрежни райони?

Напълно годен. Продуктът е подходящ за надморска височина до 3000 м, като отговаря на нуждите от енергия на повечето високопланински райони; има клас IV за защита от замърсяване, като ефективно издържа на корозия от промишлен прах и крайбрежна сол. Неговата отлична производителност при издържане на импулс на мълния е подходяща за чести гръмотевични бури по крайбрежието, а дизайнът му с широк температурен диапазон се адаптира към високи и ниски температурни вариации, осигурявайки стабилна работа при различни тежки сценарии.
