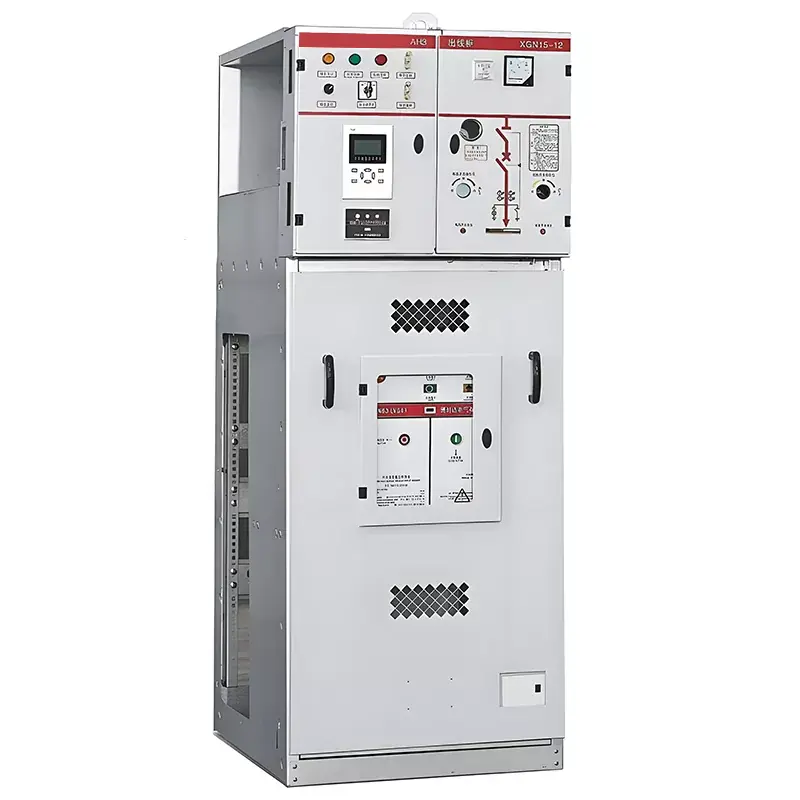

11kV 13.8kV 3-пътен пръстен основен модул

11kV 13,8kV 3-пътен пръстеновиден основен модул на Huajidian е пръстеновиден основен блок с елегазова изолация, оптимизиран за надграждане електроразпределителни системи средно напрежение. В сравнение с традиционните продукти, този продукт оптимизира цялостното структура и размери, решаване на проблеми като голям размер, неудобна инсталация и лоша среда адаптивност на традиционните шкафове. Производственият процес използва автоматизирано заваряване с роботизирана ръка и висока точност оборудване за откриване на течове, постигащо прецизен контрол през целия процес от обработката на суровината до доставка на завършен продукт, осигуряване на стабилност и продължителност на живота на оборудването.

Като надежден доставчик на оборудване за разпределение на електроенергия, този 10 kV SF6 пръстен основен модул се доставя стандартно с SF6 прекъсвачи и кабелни превключватели с газова изолация в метален корпус, поддържащи както вътрешни, така и външни инсталации и стабилна работа при тежки условия. Продуктът покрива всички сценарии, включително разпределение на електроенергия в жилища, търговско захранване, промишлено производство и свързване на нова енергийна мрежа, а също така поддържа нестандартни персонализиране, приспособяване на ексклузивни решения за разпределение на мощността на основния пръстен според условията на клиента и технически изисквания.

Основни предимства и функции:

1. Висококачествени материали, здрава и издръжлива структура

Корпусът на шкафа е изработен от 2 мм дебела поцинкована стоманена плоча, формована чрез множество процеси на прецизно огъване. The Цялостната структура е проста и здрава, с изискан външен вид. Притежава отлична устойчивост на корозия и ръжда устойчивост и механична защита, ефективно устояващи на външната ерозия на околната среда и механични въздействие, осигурявайки дълготрайна стабилна работа и значително удължавайки живота на оборудването.

2. Модулно независимо оформление за удобна работа и поддръжка

11kV и 13.8kV 3-посочни пръстеновидни главни блокове разполагат с независимо разделени функционални блокове с ясна и организирана оформление. Модулният дизайн избягва взаимните смущения между модулите. Ежедневни проверки, ремонти на повреди и части замените са лесни, като ефективно подобряват ефективността на работа и поддръжка и намаляват броя на потребителите по-късно разходи за експлоатация и поддръжка.

3. Гъвкава конфигурация и различни режими на работа

Главният превключвател поддържа двойни опции за конфигурация, избирайки или превключвател за натоварване ABB SFL12 SF6, или Huajidian собственоразработен превключвател за натоварване FLN3612D SF6. В зависимост от изискванията на проекта, ABB HAD/US серия SF6 прекъсвачи или Могат да се добавят и вакуумни прекъсвачи VD4S. Съвместим е както с ръчен, така и с електрически режим на работа, адаптиране към различни условия на обекта и нужди за интелигентно разпределение на енергия.

4. Висока адаптивност, подходяща за множество сценарии

Проектиран както за вътрешна, така и за външна употреба, той може да работи стабилно в сложни среди като висока температура и влажност. Оборудването има степен на защита IP3X, ефективно предотвратявайки навлизането на прах и чужди предмети осигуряване на дългосрочна надеждност на открито и промишлени условия.

Подробни технически параметри

Среда на използване и размери

1. Приложими условия на околната среда

За да се осигури дългосрочна стабилна работа, приложимите изисквания за околната среда са както следва: Температура на околната среда: -25℃~+40℃; Надморска височина: ≤1000m; Средна дневна относителна влажност ≤95%, средна месечна относителна влажност ≤90%. The работното място не трябва да съдържа запалими и експлозивни материали, корозивни химикали и често тежки вибрации и силни удари, което го прави подходящ за повечето градски и индустриални сценарии за разпределение на електроенергия.

2. Габаритни размери

Основни сценарии за приложение

11kV 13.8kV 3-посочен пръстен основен модул се използва широко в граждански, индустриални, инфраструктурни и нови енергийни полета, покриващи жилищни общности, търговски центрове, захранване за градско улично осветление, разпределение на фабрична мощност, и захранване на автоматизирана производствена линия. Подходящ е и за ключови инфраструктурни проекти като железопътни линии, тунели, летища и болници, както и проекти за вятърни паркове и фотоволтаични електроцентрали, свързани с мрежата, осигурявайки безопасно и стабилно разпределение на мощността със средно напрежение за различни сценарии.

Действителни случаи на приложение

В проект за разпределена фотоволтаична електроцентрала в Източен Китай Huajidian персонализира 13,8kV пръстен с три вериги основно устройство за свързване на електроцентралата към мрежата и управление на разпределението. Продуктът се адаптира към прекъсващия изход характеристики на фотоволтаичното производство на електроенергия, постигане на безопасна изолация и стабилно свързване на мощността към мрежата оборудване за производство, осигуряващо ефективно интегриране на нова енергийна мощност в основната мрежа. Оборудването разполага с работи без никакви повреди до момента, отговаряйки напълно на строгите стандарти за електрозахранване за нова енергийна мрежа връзка.

ЧЗВ

Q1: Какви са разликите между версията на превключвателя на товара SF6 и версията на пръстена с вакуумен прекъсвач основното устройство и съответно за какви сценарии са подходящи?

A: SF6 прекъсвачи за натоварване предлагат по-ниски разходи за конфигурация и стабилна производителност, подходящи за общи сценарии като напр жилищни общности, търговско осветление и общо промишлено електроразпределение, срещащо често ежедневно натоварване нужди от прекъсване. Вакуумните прекъсвачи VD4S, когато са конфигурирани с прекъсвачи ABB SF6, имат по-силни капацитет на прекъсване (до 50 kA) и отлична устойчивост на повреда, което ги прави по-подходящи за захранване с висока надеждност сценарии за доставки като болници, центрове за данни, нови енергийни електроцентрали и индустриални паркове с високо натоварване.

Q2: Този 11kV 13.8kV 3-посочен пръстен основен модул поддържа ли персонализиране на място и настройка на параметри?

A: Да. Като професионална фабрика за основни модули за звънене, Huajidian осигурява пълноизмерна персонализирана персонализация услуги. Номиналният ток, конфигурацията на защитата, методът на работа, размерът на шкафа и аксесоарите могат да се регулират според нивото на напрежение на място, размера на товара и средата на инсталиране. Изключителни технически решения, CAD строителни чертежи и точни котировки също са налични.

Q3: Какъв е животът на оборудването и ежедневният цикъл на поддръжка?

О: Продуктът има механичен живот от 2000 цикъла и живот на прекъсване при пълен капацитет от 100 цикъла за натоварване прекъсвач. При стандартни условия на работа проектният живот надхвърля 15 години. Рутинна поддръжка Препоръки: Извършвайте визуална проверка и обезпрашаване на всеки 3 месеца; провеждане на цялостно тестване на ефективността на всеки 12 месеца, включително херметичност, съпротивление на веригата и защитни функции. Модулната структура значително намалява трудността при поддръжката и ефективно удължава стабилния работен цикъл на оборудването.

Следпродажбени и персонализирани услуги

Huajidian предоставя пълен цикъл на обслужване на едно гише за цялата си серия от 11 kV и 13,8 kV 3-пътни пръстеновидни главни модули. А Професионален екип за обслужване на клиенти е на разположение 24 часа в денонощието, 7 дни в седмицата, за да отговаря на технически запитвания и да отстранява реални проблеми време. Ние можем да предоставим точни оферти, CAD инсталационни чертежи, цялостни технически решения и на място услуги за ориентиране въз основа на изискванията на проекта. Разчитайки на непрекъснати технологични иновации и надграждане на качеството, ние можем да персонализираме ексклузивни решения за разпределение на електроенергия със средно напрежение за глобални клиенти, адаптирайки се към разнообразните енергийни нужди на множество индустрии и сценарии.
