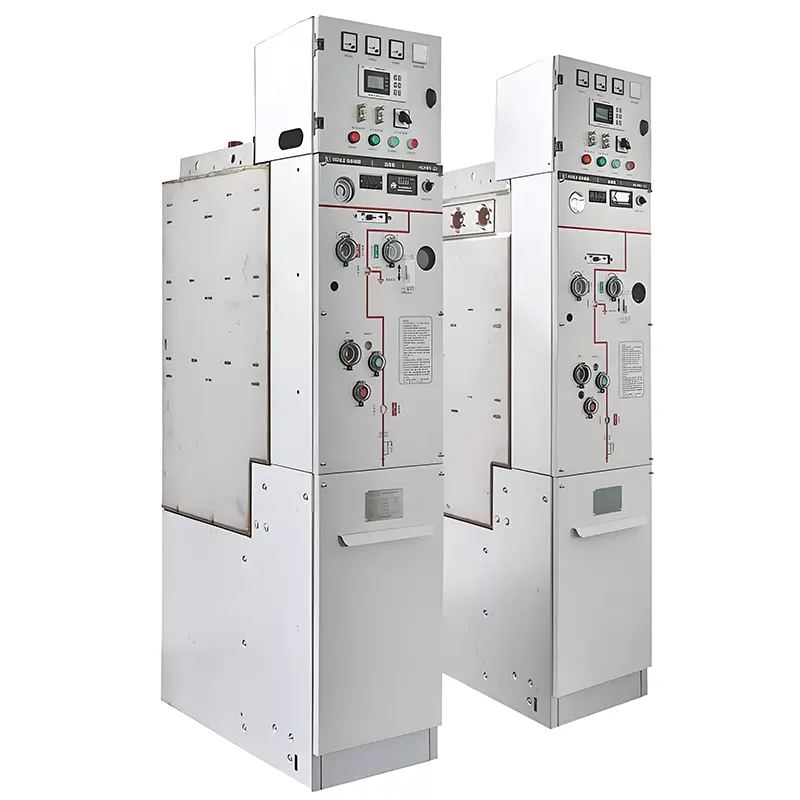

11kV SF6 GIS Газова разпределителна уредба

Huajidian 11kV SF6 GIS газоизолирана разпределителна уредба е високо интелигентен, екологичен и издръжлив пръстен основно устройство, специално проектирано за модерни електроразпределителни системи. В сравнение с традиционната SF6 изолация разпределителна уредба, този продукт използва сух въздух и азот вместо силно парниковия газ SF6, постигайки нула SF6 емисии, като значително намалява въглеродните емисии от работата на електрическата мрежа и демонстрира изключителни екологични и енергоспестяващи предимства.

Оборудването приема компактно оформление и стандартизиран модулен дизайн, интегриращо придобиване на сензори, автоматично технологии за управление и интелигентно наблюдение. Той комбинира приемане, разпределение, защита и захранване функции за наблюдение, осигуряващи стабилна работа и силни възможности против смущения. Всички продукти преминават строга проверка на качеството през целия производствен процес, гарантираща стабилно и надеждно качество. Могат да бъдат осигурени стандартизирани и персонализирани продуктови решения за различни сценарии, обхващащи цялостно мощността нужди от разпределение в електроснабдяването на градските жилища, нови енергийни мрежи, промишлени и минни предприятия, транспортни възли, медицински заведения и супермаркети.

Основни предимства на продукта

1. Екологична и щадяща околната среда работа с ниски въглеродни емисии

Газоизолираната разпределителна уредба 11kV SF6 GIS използва чист въздух и азот като изолация и среда за гасене на дъгата, напълно премахване на замърсяването с парникови газове SF6. Оборудването се отличава с отлична производителност на уплътняване, с годишен процент на изтичане от само 0,01ppm и вътрешно съдържание на влага от ≤150μL/L, отговарящо на местни и международни екологични стандарти за изграждане на електроенергийната мрежа и позволяващи дългосрочно нисковъглеродни, екологични и стабилни работа на електроразпределителното оборудване.

2. Интелигентно овластяване, адаптивно към интелигентни мрежи

Оборудван с високо прецизна сензорна система, автоматично управление и система за събиране на информация, той може да наблюдава работно състояние на оборудването и частично разреждане в реално време, което позволява ранно предупреждение за повреда и дистанционно управление. то поддържа функциите за самовъзстановяване на автоматизираната мрежа, бързо локализиране и изолиране на повреди в линията, ефективно подобряване на ниво на интелигентност и ефективност на експлоатация и поддръжка на разпределителната мрежа.

3. Компактна структура, издръжлива работа

Приемайки интегриран модулен дизайн, оборудването заема малка площ и поддържа както горно, така и странично разширение методи за инсталиране за адаптиране към различни пространства за инсталиране. Оборудването има здрава конструкция, с 8 градуса способност за сеизмично укрепване и е изключително издръжлив. Прекъсвачът има механичен живот до 10 000 цикъла, изключващият превключвател и превключвателят за заземяване имат експлоатационен живот от 3000 цикъла, а съпротивлението на фазата на главната верига е ≤120μΩ, осигурявайки дългосрочна стабилна и безотказна работа.

4. Силна адаптивност, широк спектър от приложения

Може да работи стабилно при екстремни температурни среди от -40 ℃ до +50 ℃, подходящ е за райони на надморска височина от 4000 метра и по-ниски и може да издържи на висока влажност и сурови климатични условия. Въздушната камера има IP67 степен на защита, а външната страна на шкафа има степен на защита IP4X, ефективно предотвратяваща прах, вода и проникване на чужди предмети, като по този начин отговаря на нуждите при сложни вътрешни и външни работни условия.

Спецификации на продукта и основни технически параметри

1. Основни условия на работа

- Номинално напрежение: 12kV

- Номинална честота: 50Hz Трифазен променлив ток

- Тип система: Единична шина/секционна система с единична шина

- Околна температура: -40℃~+50℃

- Относителна влажност: средно дневно <95%, средно месечно <90%

- Приложима надморска височина: ≤4000 метра

- Сеизмична устойчивост: 8 градуса

2. Основни технически параметри

- Номинален ток: 630A

- Метод за гасене на дъгата: вакуумен прекъсвач

- Изолационна среда: чист въздух/азот

- Номинален ток на прекъсване при късо съединение: 20kA

- 3s Номинален краткотраен издържан ток: Главна верига 20kA, Заземителна верига 17/4kA

- 1 мин. Издържано напрежение на захранващата честота: фаза-фаза/земя 42kV, прекъсване 48kV

- Устойчивост на напрежение на импулс от мълния: фаза-фаза/земя 75kV, прекъсване 85kV

- Частичен разряд: ≤20pC

- Издръжливост на вътрешна дъга: 20kA/0.5s

- Годишен процент на изтичане на газ: 0,01ppm

- Работа при нулево налягане: Поддържа нормална работа при нулево манометрично налягане

3. Размери на оборудването (единица: mm)

- Шкаф с горен разширителен прекъсвач/кабелен шкаф: 420×850×1950

- Горен разширителен PT шкаф: 600×850×1950

- Шкаф на прекъсвача със странично разширение/кабелен шкаф: 420×850×2000

- Странично разширение PT шкаф: 600×850×1950

Основни сценарии за приложение

Huajidian 11kV SF6 GIS газоизолирана разпределителна уредба се използва главно за приемане и разпределение на енергия в промишлени и граждански кабелни пръстеновидни мрежи и проекти за крайни разпределителни мрежи. Широко приложим за градска жилищна мощност разпределителни, малки подстанции, комутационни станции, кабелни разклонителни кутии, кутийни подстанции, индустриални и минни предприятия, търговски центрове, летища, метро, вятърни паркове, болници, стадиони, железопътни линии, тунели и други сценарии, обхващащи различни сценарии за разпределение на електроенергия със средно напрежение, като граждански сгради, промишлени производство и производство на нова енергия.

Реален случай на инженерно приложение

Логистичен индустриален парк в Чунцин страда от остаряло оборудване и недостатъчна надеждност на захранването. The проектът замени старото оборудване с интелигентна ГИС разпределителна уредба Huajidian. Използвайки своя модулен дизайн и бърз инсталация, проектът завърши подмяната на оборудването и пускането в експлоатация на свързването към мрежата за кратко време, постигайки интелигентно наблюдение на електрическата мрежа на парка. Способността на продукта да издържа на късо съединение от 20kA и вътрешно производителността на дъговата защита ефективно устоява на въздействието на колебанията на промишленото натоварване, осигурявайки стабилна мощност доставка за производствени и логистични операции на парка.

ЧЗВ

Q1: В сравнение с традиционното SF6 оборудване, какви са основните екологични предимства на тази GIS разпределителна уредба?

Традиционното ГИС оборудване разчита на газ SF6, който има силен парников ефект и течовете могат да причинят сериозни екологични щети. Това устройство Huajidian използва чист въздух и азот като екологично чиста изолационна среда, напълно елиминирайки риска от замърсяване с SF6. Междувременно оборудването се гордее с отлична производителност на запечатване, с годишен процент на изтичане от едва 0,01ppm, което подчертава неговите зелени и нисковъглеродни атрибути, което го прави мейнстрийм надграждащ продукт за модерни зелени интелигентни мрежи.

Q2: Може ли оборудването да работи нормално в екстремни среди като голяма надморска височина и ниска температура?

Може да работи стабилно. Продуктът е специално проектиран за тежки условия на работа, с експлоатационен температурен диапазон от -40 ℃ до +50 ℃, подходящ за височини от 4000 метра и по-ниски и има 8-градусова сеизмичност способност за устойчивост, способна да издържа на тежки среди като ниска температура, ниско налягане и висока влажност. Той също така поддържа работа при нулево налягане, което позволява нормална работа дори при леки колебания на налягането на въздуха, демонстрира изключително висока експлоатационна стабилност.

Q3: Продуктът поддържа ли персонализирани решения и поддържащи следпродажбени технически услуги?

Huajidian предоставя персонализирани решения за всички сценарии и технически услуги на едно гише. На базата на потребителя пространство за инсталиране, условия на работа и конфигурация на мрежата, можем да персонализираме методите за разширяване на оборудването, конфигурации на параметри и функции за интелигентно наблюдение. Ние също така предоставяме услуга за пълен процес, включително проектиране на решения преди продажбата, насоки за инсталиране по време на продажба и следпродажбено обслужване и поддръжка. Можете да се консултирате ни по всяко време, за да получим оферти, чертежи и услуги за оптимизиране на решения.

Гаранция за обслужване

Huajidian използва своята стандартизирана фабрична производствена система и цялостна система за техническо обслужване, за да предостави висококачествени 11 kV SF6 GIS газоизолирани разпределителни уреди и свързани услуги за потребители по целия свят. Ние поддържаме продукта персонализиране, техническа координация, предоставяне на чертежи и насоки на място. За продуктови котировки, параметър съпоставяне, консултации по случай и т.н., моля свържете се с нас по всяко време чрез нашия уебсайт или гореща линия.

Основните технически параметри на RMU с изолация на околната среда

Основен технически параметър на прекъсвача

Основните технически параметри на главната верига (разединител) на комбинирания заземителен превключвател от страната на шината

Основните технически параметри на заземителната верига (заземителен превключвател) на комбинирания заземен превключвател от страната на шината

Основни технически параметри на работния механизъм за съхранение на пружинна енергия
