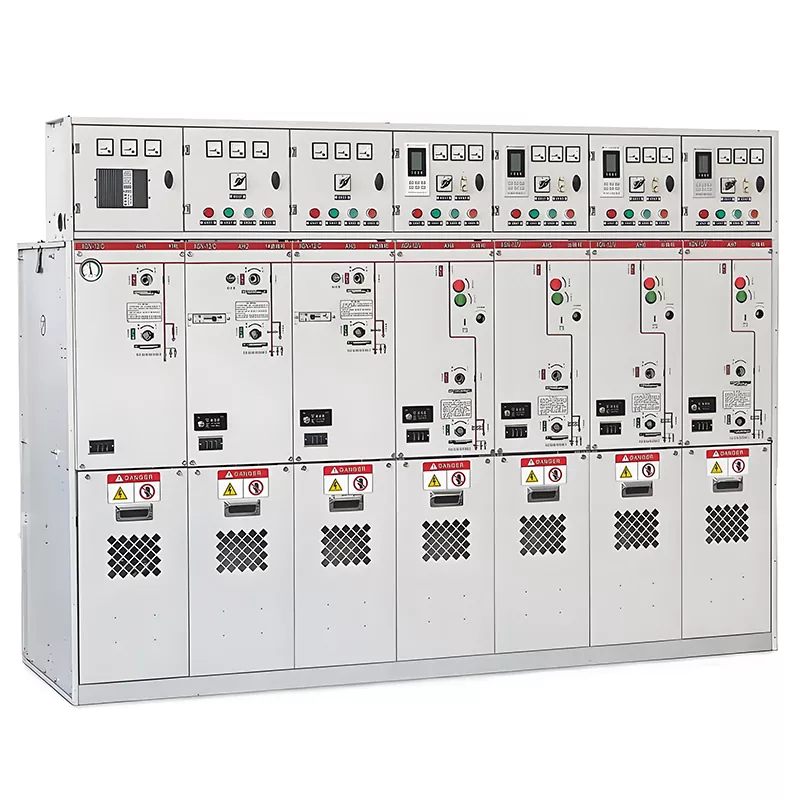

33kV SF6 GIS Газова разпределителна уредба

Електрическата безопасност и непрекъснатото електрозахранване представляват трайните, основни изисквания на съвременната промишленост и граждански енергийни системи, при които различни видове разпределителни уредби носят критичната мисия да осигурят стабилността работа на електрическата мрежа. Групата Huajidian е посветила години на задълбочената научноизследователска и развойна дейност на средно до високо напрежение разпределителна уредба. Разработването на неговата 33kV SF6 GIS газоизолирана комутационна апаратура се корени в обширната, първа линия оперативен опит и опит в поддръжката, натрупан от неговия продуктов екип с течение на времето—особено по отношение на производителността при екстремни условия, включващи високи и ниски температури, високи нива на прах и чести превключвания.

33kV SF6 GIS Газова изолирана разпределителна уредба се отклонява от традиционните изолирани архитектури на открито, вместо това приема напълно затворен, брониран метален корпус, пълен с изолационен газ SF6. Той стриктно се придържа към националния стандарт GB3906 и глобалния индустриален стандарт IEC298, включващ стандартен рейтинг на защита IP2X, който може да бъде персонализиран и надграден до IP4X въз основа на специфични изисквания на проекта. Всички вътрешни живи компоненти са напълно изолирани от външна среда, като по този начин се предотвратяват повреди при късо съединение, причинени от проникване на чужди предмети и установяване на двойна защитна бариера както за операторите на място, така и за самата мрежова инфраструктура.

По отношение на конфигурацията на изолацията, всеки път, когато луфтът на изолацията на въздуха - независимо дали фаза към фаза или фаза-земя—попада в рамките на 125 мм, оборудването е снабдено с керамични изолатори, които могат да се похвалят с компресия якост ≥8000N. Това гарантира стабилни изолационни характеристики в широк диапазон от условия на околната среда, особено в температурен диапазон от -25°C до +40°C и на надморска височина до 1000 метра. Като доверен местен доставчик, Huajidian се възползва от полевата обратна връзка, събрана от хиляди енергийни проекти - както вътрешни, така и международен—за непрекъснато оптимизиране на продуктовата структура и усъвършенстване на избора на компоненти.

Основни предимства на продукта

1. Цялостна защита на безопасността: Стандартно оборудван с функции за блокиране "пет превенции"

Безопасността е в основата на електроразпределителното оборудване за средно напрежение. Разпределителната уредба Huajidian 33kV SF6 GIS разчита на прецизна механична блокираща структура за прилагане на задължителните блокиращи функции "Five-Prevention":

1.1. Предотвратява случайно отваряне или затваряне на прекъсвача;

1.2. Предотвратява работата на разединителя (изолатора) под товар;

1.3. Предотвратява прилагането на заземяващ проводник към захранвана верига;

1.4. Предотвратява затварянето на прекъсвача (захранване на линията), докато е прикрепен заземяващ проводник;

1.5. Предотвратява случайно влизане на персонал в отделение под напрежение.

Цялата механична система за блокиране използва пасивна, задължителна заключваща структура. Това фундаментално елиминира опасностите за безопасността, причинени от човешка оперативна небрежност, като по този начин намалява случаите на безопасност на място аварии—ключова причина, поради която този продукт е широко разпространен в множество обществени инфраструктури, промишлени и минни проекти.

2. Модулна, компактна структура: Улесняваща лесна инсталация и поддръжка

Шкафът за оборудване, основните компоненти и работните механизми се отличават с разделно-модулен дизайн. Това значително съкращава времето за монтаж на място и опростява задачите по рутинна поддръжка в дългосрочен план. Потребителите могат да избират въз основа на специфични изисквания - или ZN28A-12 разделен вакуумен прекъсвач или ZN63-12 (VS1) вакуумна верига прекъсвач, съчетан с електромагнитни или пружинни механизми, за да отговарят на различни работни сценарии включващи различни честоти на превключване. Компактният дизайн на шкафа заема минимално пространство, което ефективно спестява гражданско инженерно пространство в подстанциите. Той е особено подходящ за строителство с ограничено пространство среди, като преоборудване на малки разпределителни помещения в по-стари градски райони или изграждане на подземни превключвателни станции.

3. Запазени интерфейси за интелигентно разширяване: Готови за бъдещо развитие на интелигентни мрежи

За разлика от традиционната комутационна апаратура, която обслужва само основни функции за пренос и разпределение на енергия, тази 33kV SF6 GIS Комутационната апаратура с газова изолация разполага със запазени вътрешни монтажни слотове за сензори и устройства за релейна защита, което позволява за безпроблемна интеграция със системи за дистанционно наблюдение за автоматизация на мрежата. След като съвместимите компоненти за наблюдение са инсталирано, оборудването може да събира оперативни данни в реално време, да предоставя ранни предупреждения за потенциално оборудване грешки и активиране на дистанционно интелигентно управление. Това гарантира, че потребителите не трябва да сменят цялото разпределително устройство единица по време на бъдещи надстройки на интелигентна мрежа, осигурявайки достатъчно място за бъдещо разширяване и технологичен напредък.

Подробни технически спецификации

Забележка: Параметрите на изолацията, издържаното напрежение и капацитета на прекъсване за целия блок 33kV могат да се регулират за привеждане в съответствие със стандартите на местната електрическа мрежа на клиента и специфичната работна среда на място. Всичко приключи продуктите се подлагат на строги фабрични типови тестове в стандартизираното производствено съоръжение на Huajidian преди изпращане.

Обхват на приложение

33kV SF6 GIS газоизолирана разпределителна уредба е идеално подходяща за приложения, включващи често превключване операции. Той е широко разпространен в центрове на градска разпределителна мрежа, малки комутационни станции, под земята тунелни електроснабдителни системи, промишлени и минни съоръжения, големи търговски комплекси, летище и метро разпределителни подстанции, болници от най-високо ниво (клас 3A) и проекти за електроразпределение, поддържащи спортни стадиони.

Казус от практиката: Проект за подстанция за голям търговски комплекс в столица на провинция Северен Китай

Разположен в столица на провинция в Северен Китай, този голям търговски парк включва търговски център, офис клас A buildings, and an underground parking garage. Хладилни системи, асансьори и противопожарна безопасност на търговския център оборудване изисква непрекъснато, непрекъснато 24-часово захранване. The project's original, aging air-insulated разпределителната уредба отдавна е податлива на неблагоприятните ефекти на прах и влажност, което води до често изолиране грешки при деградация. През 2024 г. собственикът на проекта извади от употреба остарялото оборудване и закупи партида от 12 Huajidian 33kV SF6 ГИС блокове.

След 18 месеца непрекъсната работа на място - обхващаща както летния, така и зимния сезон - оборудването демонстрира следните резултати от изпълнението:

1. Не са възникнали повреди, свързани с късо съединение или пробив на изолацията през целия период на експлоатация;

2. Системата за механично блокиране "Five-Prevention" се изпълнява надеждно, осигурявайки гъвкаво и сигурно превключване операции по време на ежедневна употреба;

3. Компактният дизайн на разпределителните шкафове намалява необходимия строителен отпечатък за разпределението стая с 28%, което води до значителни спестявания на разходите за инфраструктура на проекта;

4. Предварително запазените интелигентни интерфейси бяха успешно интегрирани с дистанционното захранване на търговския парк платформа за мониторинг, позволяваща дистанционен достъп и преглед в реално време на оперативните данни на оборудването.

Въз основа на това изключително представяне на терен, главният изпълнител на проекта подписа рамково сътрудничество споразумение с Huajidian за доставка на оборудване за подстанции за две допълнителни, новопостроени търговски обекти паркове.

Бъдеща интелигентна посока на развитие

Воден от ускоряващото се глобално развитие на интелигентни мрежи, Huajidian продължава да итерира и усъвършенства своя 33kV SF6 GIS продуктова линия, надграждайки своите предложения към по-голяма интелигентност, цифровизация и устойчивост с ниски въглеродни емисии. Следващото поколение оптимизирани модели ще се предлага стандартно с вградено онлайн наблюдение на плътността на SF6 газа в реално време откриване на частичен разряд и модули за предаване на данни в облак. Това дава възможност на екипите за експлоатация и поддръжка за преминаване от периодични офлайн проверки към интелигентна, предсказуема поддръжка. Благодарение на "plug-and-play" дизайн, включващ запазени интерфейси, клиентите могат да модернизират съществуващо оборудване - дори вече закупени единици и инсталирани—с тези интелигентни аксесоари на място, без необходимост от демонтиране или подмяна на цялата разпределителна уредба кабинет. Този подход максимизира възвръщаемостта на първоначалната инвестиция в оборудването на клиента.

ЧЗВ

Q1: За специализирани проекти в крайбрежни райони, характеризиращи се с висока влажност и солена мъгла, може ли Huajidian да персонализира степента на защита и работните механизми за неговата разпределителна уредба 33kV SF6 GIS?

A1: Да, можем. В допълнение към нашите стандартни степени на защита IP2X и IP4X, ние предлагаме надстройка до IP54 кутии специално проектиран да устои на кондензация и солена мъгла в крайбрежни среди с висока влажност. освен това клиентите могат да избират между пружинни и електромагнитни работни механизми, в зависимост от спецификата изисквания за честота на изключване и условия на електрозахранване на мястото на инсталиране. Всички персонализирани решения преминават строги симулационни тестове преди производството, за да се осигури оптимална производителност.

Q2: При нормални работни условия какъв е експлоатационният живот на газа SF6 вътре в шкафа и изисква ли го често попълване?

A2: При стандартни работни условия—дефинирани като температури между -25°C и +40°C и надморска височина не повече от 1000 метра—газът SF6 в нашите напълно запечатани шкафове остава ефективен повече от 10 години, като не изисква рутинно попълване. Клиентите трябва само да извършват годишна рутинна проверка на плътността на газа; попълването на газ е изисква се само след основен ремонт, включващ демонтаж на шкафа.

Q3: За чуждестранни клиенти, закупуващи това ГИС оборудване на Huajidian, можете ли да предоставите насоки за инсталиране на място и следпродажбено обслужване?

A3: Предоставяме безплатно ръководства за инсталиране на английски език и отдалечена онлайн техническа поддръжка. За големи поръчки в чужбина - по-специално тези, включващи еднократна покупка на 20 единици или повече - можем да изпратим професионални електроинженери на обекта на проекта, за да осигурят обучение за монтаж, в съответствие с условията от договора.

Huajidian остава непоколебима във философията си за приоритизиране на безопасността в R&D на оборудването. Всеки 33kV SF6 Газоизолираната разпределителна уредба се подлага на строг контрол на качеството през целия производствен жизнен цикъл - от проверка на суровините при пристигането в нашето съоръжение до окончателната проверка на готовия продукт преди пратка. Избирайки продуктите на Huajidian GIS, вие избирате гаранция за дългосрочна, стабилна енергийна система операция. Приветстваме запитвания от глобални EPC изпълнители, мрежови оператори и дистрибутори относно ценови оферти, technical drawings, and customized solutions.
