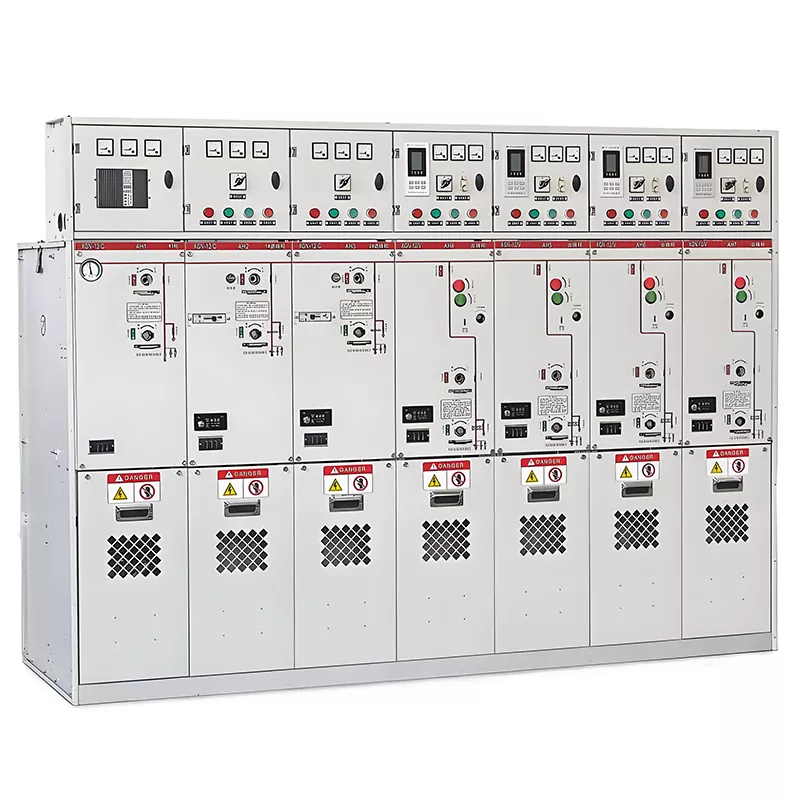

33kV 4/5-пътен пръстен основен блок

33kV 4/5-посочен пръстен основен модул Huajidian е независимо разработено и произведено ядро за високо напрежение на закрито електроразпределително оборудване, подходящо за 12kV/50Hz трифазни AC захранващи системи. Използва се главно за захранване приемане и разпределение, както и контрол на линията, защита, мониторинг и измерване. В сравнение с традиционните основни модули с пръстен, този продукт поддържа както режими на захранване с един пръстен, така и с двоен пръстен и може да бъде гъвкаво разширяван към 4- или 5-посочни входящи/изходящи линии, решаване на болките в индустрията на традиционното електроразпределително оборудване като ограничена функционалност, слаба разширяемост и голям отпечатък.

Оборудването използва напълно затворена метална бронирана конструкция, съчетана със стандартизирана разделна изолация проектирани и оборудвани с всеобхватни "пет доказателство" блокиращи функции, ефективно предотвратяващи инциденти, свързани с безопасността причинени от неправилна работа. Със стабилна производителност и добра адаптивност към околната среда, продуктът е широко приложим към различни проекти за инженерно строителство и обновяване на електроразпределителни мрежи средно напрежение, което го прави висококачествен реномиран професионален доставчик на енергийно оборудване в индустрията.

Основни структурни характеристики

33kV 4/5-посочен пръстен основен модул използва висококачествени студено валцувани стоманени плочи, прецизно огънати от CNC и сглобени с болтове, образуващи интегрирана метална бронирана напълно затворена конструкция, която е стабилна и не се деформира лесно. The вътрешността на шкафа е научно разделена на четири независими затворени отделения: отделение за инструменти, отделение за прекъсвач, отделение за шини и отделение за кабели. Всяко отделение е изолирано от другите, ефективно ограничаване на разпространението на локални повреди, като се избягват взаимни смущения между компонентите и значително подобряване на безопасността при работа на оборудването.

Шкафът може да се похвали със степен на защита IP30, която ефективно предотвратява проникването на прах, влага и чужди предмети. то е подходящ за сложни условия на работа на закрито, осигурявайки дълготрайна стабилна работа на вътрешна прецизност компоненти.

1. Горна инструментална зала: централно помещава основните компоненти като волтметри, амперметри, интегрирана защита устройства, бутони за прекъсвачи и превключватели за съхранение на енергия. Работните параметри на оборудването се визуализират реално време, което улеснява непрекъснатото наблюдение и регулиране на състоянието на оборудването от персонала.

2. Средна стая за прекъсвачи: Интегрира превключватели за натоварване, вакуумни прекъсвачи, заземителни превключватели и работни механизми. Оборудван с червени и зелени индикаторни светлини на прекъсвача и професионална механична блокировка устройства, работният статус е интуитивен, а механичното управление е прецизно и надеждно.

3. Долна кабелна стая: разполага с предварително инсталиран работен отвор за заземителен превключвател, независим канал за освобождаване на налягането, и вентилационен капак. Оформлението е стандартизирано и организирано, което опростява ежедневната работа, поддръжка и отстраняване на неизправности.

По отношение на безопасността оборудването използва механична и електрическа двойна блокираща защита, цялостно внедряване на пет функции против неправилно функциониране: забрана на отварянето и затварянето на прекъсвачи под товар, забрана на случайно отваряне и затваряне на прекъсвачи, забрана на свързването на заземителни проводници, докато захранван, забраняващ затварянето на прекъсвача със свързан заземяващ проводник и забраняващ случайно влизане в отделения под напрежение, като се гарантира безопасността на персонала и оборудването във всички аспекти.

Основни функционални предимства

1. Прецизен контрол на мрежата, стабилно захранване

Той може прецизно да контролира отварянето и затварянето на линиите, гъвкаво да завърши превключването на режимите на захранване като като пръстеновидна мрежа, сегментирана и взаимосвързана, оптимизирайте архитектурата на работа на електрическата мрежа и гарантирайте непрекъсната и стабилна работа на разпределителната мрежа.

2. Цялостна защита от повреди, бързо намаляване на щетите

Той има вградено високоефективно интегрирано защитно устройство с множество защитни функции, като напр свръхток, мигновено изключване, нулева последователност, ниско напрежение и пренапрежение. When overload, short circuit, or other възникват повреди по линията, тя може бързо да изключи веригата на повредата, да предотврати разпространението на повредата и да избегне large-scale power outages and equipment damage.

3. Двойно блокираща защита, елиминираща скритите опасности

Превключвателят за заземяване, прекъсвачът и вратата на шкафа са блокирани. Вратата на шкафа не може да се отвори, докато захранван и прекъсвачът не може да бъде затворен без надеждно заземяване, елиминирайки опасностите за безопасността, като напр работа под напрежение и случайно навлизане в зони под напрежение при източника.

4. Интелигентно наблюдение в реално време, адаптиране към интелигентни мрежи

Интегрирайки високопрецизни инструменти и интелигентни защитни устройства, той може да наблюдава и анализира статистически работни данни като напрежение, ток и мощност в реално време, поддържащи дистанционно наблюдение и адаптиране към нуждите от интелигентно управление на съвременните интелигентни мрежи.

5. Активна защита за освобождаване на налягането, силна устойчивост на повреди

Всяко независимо отделение е оборудвано със специален канал за освобождаване на налягането. В случай на повреда на дъгата вътре оборудването, то може автоматично и мигновено да облекчи налягането, предотвратявайки деформация и повреда на корпуса и защита на околното поддържащо електроразпределително оборудване.

Основни технически параметри

Основни предимства на продукта

1. Строги стандарти за качество, съответствие:

 Основните компоненти са избрани от добре известни индустриални марки и шкафът има отлична устойчивост на корозия и предотвратяване на ръжда. Цялото оборудване се подлага на строги тестове преди да напусне фабриката, включително тестове за издръжливост на напрежение, изолация и блокировка, и притежава пълни протоколи от типови изпитвания, отговарящи на националните електрически стандарти за високо напрежение и свързване към електрическата мрежа спецификации за приемане.

2. Модулен дизайн, ниски разходи за експлоатация и поддръжка

The 33kV 4/5-way ring main unit adopts a detachable, independent modular compartment structure, ensuring that each functional module does not interfere with others. Routine component replacement and equipment maintenance do not require large-scale disassembly, significantly shortening operation and maintenance time, reducing labor and maintenance costs, and improving equipment operating efficiency.

3. Персонализирано персонализиране, адаптивно към множество сценарии

Huajidian може да персонализира решения според нуждите на проекта на клиента, като гъвкаво регулира броя на входящите и изходящи вериги и предлагане на незадължителни прекъсвачи/превключватели на товара към персонализирани схеми за защита, отговарящи на диференцирани нужди на различни индустриални и граждански електроразпределителни проекти.

Типични сценарии за приложение

1. Основно електроразпределително оборудване за пръстеновидни мрежи от градска електрическа мрежа, комутационни станции и подстанции, адаптивни към проекти за изграждане и обновяване на нови и стари електропреносни мрежи;

2. Високоволтови електроразпределителни помещения и системи за контрол на електрозахранването на работилници в промишлеността и минното дело предприятия и химически заводи;

3. Електроразпределителни помещения в търговски комплекси, жилищни комплекси и офис сгради;

4. Поддържаща разпределителна апаратура за фотоволтаични и вятърни напорни станции и кутийни подстанции;

5. Гаранционни системи за електрозахранване за ключови места като железопътен транспорт, болници, училища и центрове за данни.

Случай на инженерно приложение в реалния свят

Проект за разпределено фотоволтаично производство на електроенергия в Северен Китай използва Huajidian 33kV 4-посочен пръстен основен модул като основно свързано към мрежата електроразпределително оборудване за нагнетателната станция. Оборудването може гъвкаво да превключва захранването режими на захранване и бързо изолиране на повреди, перфектно адаптиране към периодичните и променливи характеристики на фотоволтаично производство на електроенергия, стабилизиране на качеството на свързаната към мрежата електроенергия и постигане на безопасно свързване към мрежата и ефективно разпределение на нова енергия. Проектът работи стабилно, като ефективно подобрява местната нова енергия капацитет за усвояване и осигуряване на надеждна поддръжка на оборудването за изграждане на зелена електроенергийна мрежа.

ЧЗВ

Въпрос 1: Какви са приложимите изисквания за системата за напрежение и околната среда за основния 4-посочен пръстеновиден модул Huajidian 33kV?

О: Този продукт е специално проектиран за 12kV трифазни AC 50Hz електроразпределителни системи с IP30 клас на защита, подходящ за сухи и чисти вътрешни електроразпределителни среди. Приложимо е за околната среда температури от -10 ℃ до +40 ℃ и надморска височина ≤1000 m и може стабилно да се адаптира към типични работни условия като градски електрически мрежи, индустриални паркове и търговски поддържащи електроразпределителни помещения.

Въпрос 2: Какви механизми за безопасност има по време на работа на оборудването?

О: Оборудването има множество системи за защита на безопасността: Първо, то е оборудвано с пълен комплект "пет доказателство" електромеханични двойни блокировки за елиминиране на различни рискове от неправилно функциониране; второ, той разполага с независим дизайн на отделението за предотвратяване на разпространението на дефекти; трето, има независим канал за освобождаване на налягането, с който да се справя вътрешни дъгови повреди; четвърто, той е оборудван с множество защитни функции като претоварване и късо съединение защита, която може бързо да изключи повредените вериги и цялостно да гарантира безопасността на персонала и оборудване.

Q3: Продуктът поддържа ли персонализиране и бъдещо разширяване?

A: Да. Продуктът има модулен и разширяем дизайн, позволяващ гъвкаво превключване между 4/5 входящи/изходящи линейни схеми и адаптиране към режими на захранване с един пръстен и двоен пръстен. Едновременно с това броят на входящите и изходящите линии, типовете превключватели и персонализираните схеми за защита могат да бъдат съобразени с изискванията на проекта. Модулният структурата позволява бъдещо разширяване на оборудването и функционални надстройки без големи модификации на мощността разпределителна система.

Сила на компанията

Huajidian е дълбоко ангажиран в областта на оборудването за разпределение на електроенергия с високо напрежение от много години, като се фокусира върху научноизследователската и развойна дейност, производството и продажбите на пълни комплекти от енергийно оборудване като високоволтова разпределителна уредба, пръстеновидна мрежа агрегати и сглобяеми подстанции. Фирмата разполага с модерни, стандартизирани производствени цехове, професионални оборудване за прецизно изпитване и старши технически екип за научноизследователска и развойна дейност, което позволява независима научноизследователска и развойна дейност и персонализиране производствени възможности.
