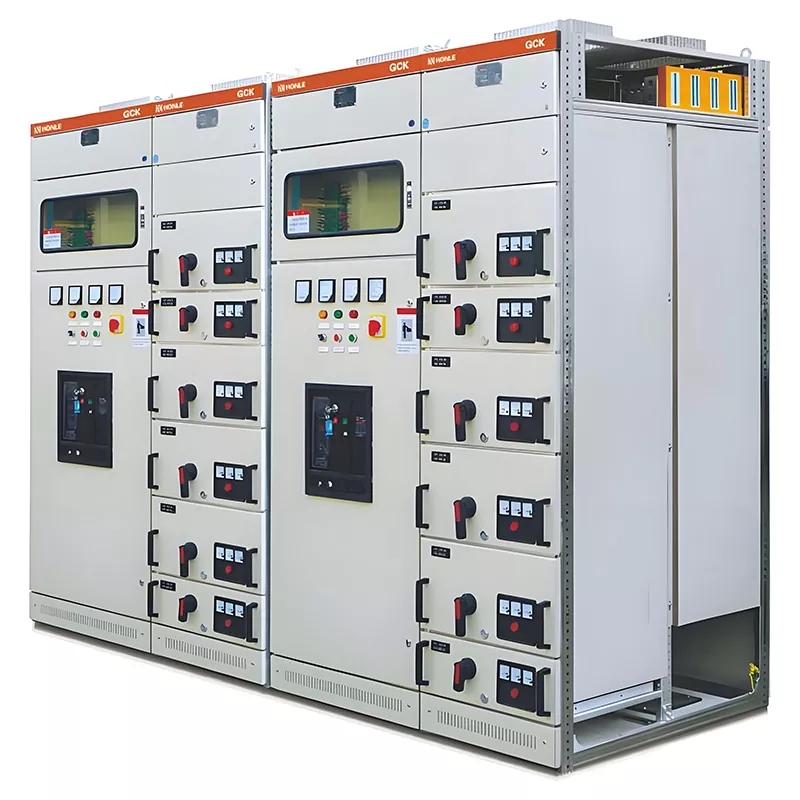

GCK комутационна апаратура за ниско напрежение

Разпределителната апаратура за ниско напрежение HUAJIDIAN GCK използва конструкция с изтеглящо се чекмедже за лесна поддръжка. Позволява гъвкави конфигурации - включително входящи захранващи шкафове, захранващи шкафове с чекмеджета и измервателни шкафове - за управление на пускане/спиране на двигателя и защита от късо съединение/претоварване. Това е основно модулно решение за ниско напрежение за стаи за електроразпределение с голям капацитет.

Като надежден доставчик на решения за електроразпределение на едно гише, ние предлагаме различни услуги за персонализиране с добавена стойност: нестандартни размери на шкафа, специализирани антикорозионни/влагоустойчиви обработки и интегриране на дистанционна комуникация и модули за онлайн енергиен мониторинг. Ние също така предоставяме допълнителни проучвания на обекта преди проекта, за да гарантираме, че оборудването е в съответствие с оформлението на натоварването на сайта.

Всяко устройство се доставя с 3C сертификат, фабричен сертификат за съответствие и основна схема на системата. Металният лист на шкафа носи 2 години гаранция, докато вътрешните компоненти се придържат към оригиналните гаранционни стандарти на производителя; ние също така предоставяме доживотни технически консултации и доставка на резервни части.

Сценарии за приложение

1. Промишлени предприятия, химически фабрики и крайбрежни работилници, изложени на солени пръски

2. Големи търговски комплекси и офис сгради

3. Проекти за градски железопътен транспорт и общински подземни тунели

4. Централизирани зони за управление на електродвигателите и помещения за разпределение/измерване на енергия в индустриални комплекси

МОДЕЛ

Основни електрически технически параметри

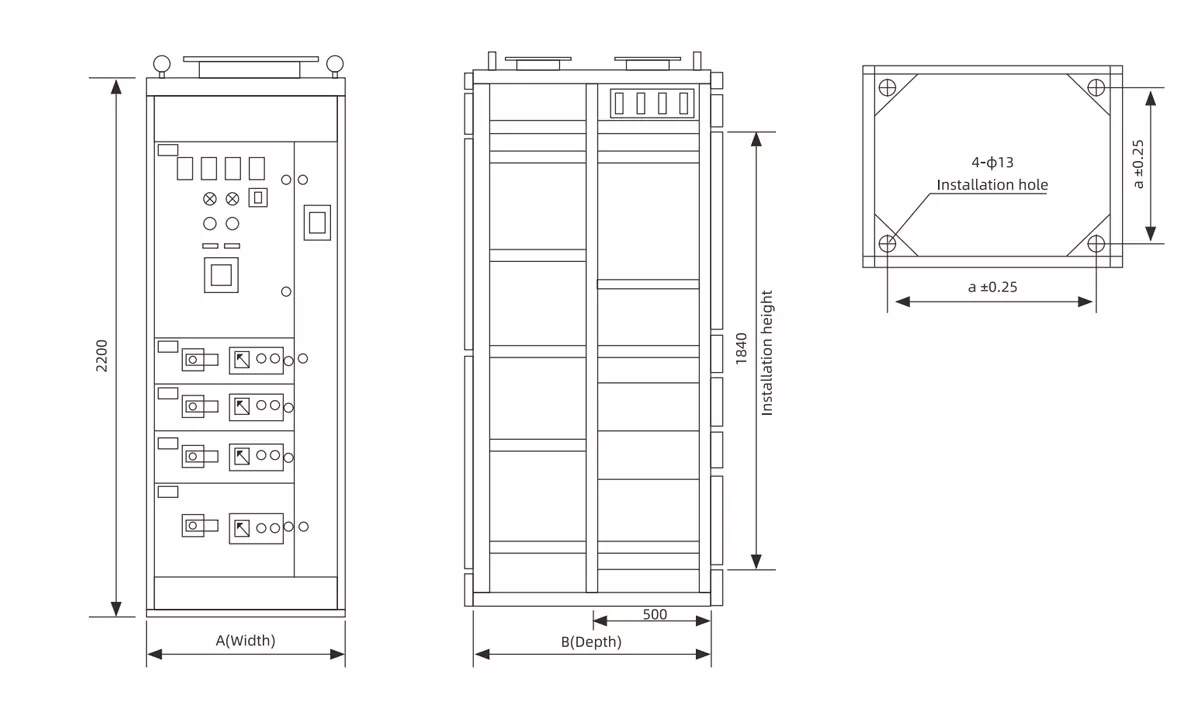

Структурен дизайн и ключови характеристики

1. 8MF профилен шкаф с болтове (без заваряване)

Шкафът е сглобен с помощта на стандартни 8MF студено формовани профили и болтове, създаващи незаварена рамка с висока механична якост, способна да издържи на деформация, причинена от електромагнитни сили на късо съединение.

Панелите на корпуса са изработени от студено валцована стомана, обработени с байцване, фосфатиране и епоксидно електростатично пръскане за превъзходна устойчивост на корозия и стареене, гарантираща издръжливост без ръждясване или лющене на боята при продължителна употреба в разпределителните помещения. Модулните изрези са предварително запазени за улесняване на бъдещи надстройки и модификации.

2. Чекмеджета с трипозиционно безопасно заключване

- Сервизна позиция: Чекмеджето е напълно поставено; както главните, така и вторичните управляващи вериги са свързани, което позволява нормална работа.

- Тестова позиция: Главната верига е изключена; вторична верига, захранвана за тестване/пускане в експлоатация, без да управлява натоварвания надолу по веригата.

- Разединено положение: Чекмеджето е напълно изтеглено; както главните, така и вторичните вериги са изключени, което гарантира безопасност при поддръжка и подмяна на компоненти.

Оборудван с механичен заключващ механизъм, който предотвратява принудително изваждане, докато чекмеджето е под напрежение, елиминирайки опасностите за безопасността.

Основни предимства на продукта

1. По-ниски разходи за разширяване на капацитета и преоборудване

Стандартизираните спецификации на модула за чекмеджета позволяват добавяне на товароподемност просто чрез инсталиране на допълнителни модули за чекмеджета—без модифициране на основната рамка на шкафа—което води до разходи за преоборудване, много по-ниски от тези за фиксиран тип GGD шкафове.

2. По-високо използване на пространството

С еднакви външни размери, разпределителната апаратура за ниско напрежение на GCK побира 60% повече изходящи вериги, отколкото фиксираните шкафове, намалявайки необходимия отпечатък на помещението за разпределение на енергия и спестявайки разходи за гражданско строителство.

3. Силна адаптивност към околната среда

Стандартните модели са подходящи за конвенционални вътрешни среди; персонализирани шкафове за защита от корозия IP54 се предлагат за тежки условия като химически заводи, подземни тунели и крайбрежни зони с висока експозиция на солена мъгла.

4. Поддържа интелигентни надстройки

Могат да се добавят модули за дистанционна комуникация и онлайн мониторинг на консумацията на енергия, за да се даде възможност за качване на данни и дистанционни аларми за грешки, улеснявайки цифровата трансформация за интелигентни фабрики и интелигентни сгради.

Примери за проекти от реалния свят

Случай 1: Крайбрежен завод за фини химикали в Шандонг

Поради високата влажност и силната корозия от солена мъгла, заводът се снабди с 32 единици персонализирано IP54 антикорозионно GCK разпределително устройство за ниско напрежение на HUAJIDIAN. Отличаващи се с удебелени антикорозионни покрития и дизайн на запечатани чекмеджета, модулите са работили непрекъснато четири години без ръжда или влошаване на изолацията. Двигателите на отделните производствени линии могат да бъдат изтеглени за поддръжка без прекъсване на електрозахранването в целия завод, намалявайки загубите, свързани с времето на престой, със 70% в сравнение с предишните фиксирани шкафове.

Случай 2: 38-етажна търговска офис сграда в Дзянсу

Подземното електроразпределително помещение е оборудвано с 18 стандартни шкафа IP30, разпределение на мощността за HVAC системи, асансьори, осветление и противопожарно оборудване. Оформлението на чекмеджетата с висока плътност спестява близо 20 m² строително пространство в помещението за електроразпределение; оборудван с модул за наблюдение на потреблението на енергия, управлението на имота може да преглежда данни за електроенергията в реално време, за да оптимизира пиковото/непиковото използване и да намали разходите за електроенергия.

ЧЗВ

Q1: Може ли разпределителната апаратура GCK за ниско напрежение да се използва в химически заводи или крайбрежни райони със солена среда?

A1: Да. Предлагат се версии с висока степен на защита (IP40, IP54), включващи удебелени шкафове с епоксидно покритие, запечатани чекмеджета и устойчиви на солен спрей повърхностни обработки, което ги прави подходящи за химически работилници, подземни тунели и крайбрежни съоръжения; стандартната версия IP30 е подходяща само за сухи закрити електроразпределителни помещения без корозивни газове.

Въпрос 2: Какви са разликите между изваждащата се разпределителна уредба GCK и неподвижната разпределителна уредба GGD по отношение на разширяването на капацитета и броя на изходящите вериги?

A2: Има две ключови разлики: Първо, GCK чекмеджетата са стандартизирани; добавянето на нови товари просто изисква инсталиране на допълнително чекмедже без модифициране на рамката на шкафа, което води до разходи за модификация, които са по-малко от половината от тези на GGD модулите. Второ, за шкафове със същия размер, броят на изходящите вериги се увеличава с 60%, което значително намалява инвестициите в гражданското строителство за помещението за електроразпределение.
