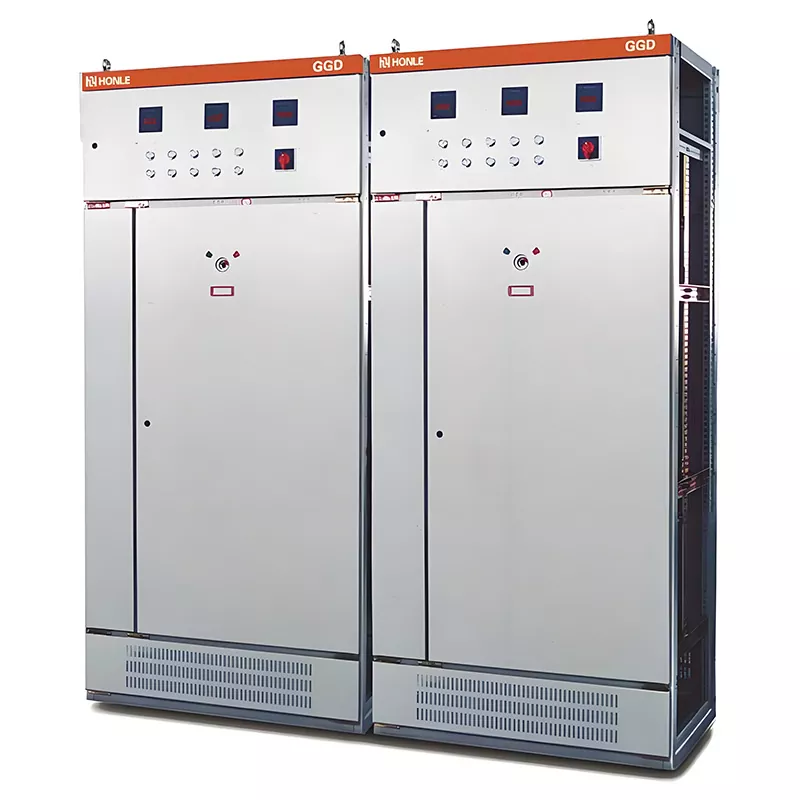

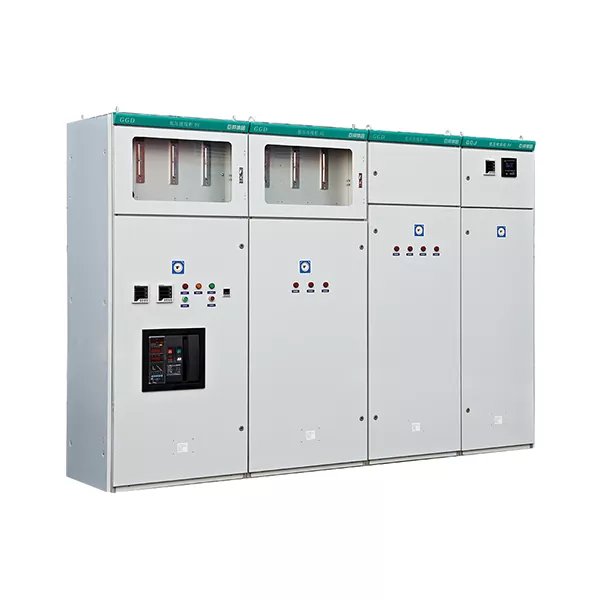

GGD Комутационна апаратура за ниско напрежение

Разпределителната апаратура за ниско напрежение HUAJIDIAN GGD интегрира десетилетия производствен опит, стандартизирани производствени линии и строг контрол на качеството. Той балансира безопасността, издръжливостта и необходимостта от интелигентни надстройки, обслужвайки нуждите от електроразпределение в промишлени, търговски, жилищни и енергийни инфраструктурни сектори. Доказано стабилно в множество проекти в реалния свят и напълно сертифицирано, оборудването предлага на местни и международни клиенти рентабилно, дълготрайно решение за разпределение на електроенергия с ниско напрежение.

Ние управляваме нашите собствени всеобхватни производствени мощности, включващи цехове за ламарина, монтажни линии и контрол на качеството на целия процес, включително тестове за стареене при включване. Продуктите се доставят с пълна 3C сертификация, фабрични сертификати за съответствие и системни схеми. Като доверен глобален доставчик, ние предлагаме опции за персонализиране – като нестандартни размери, антикорозионни/взривозащитени дизайни и интелигентни надстройки на дистрибуцията – заедно с услуги от край до край, включително проучвания на обекти, оптимизация на решения и насоки за инсталиране. Многобройни успешни изпълнения на проекти потвърждават надеждността на оборудването, включително способности за устойчивост на късо съединение, различни степени на защита и разделна изолация.

Общ преглед на продукта

Серията GGD се състои от вътрешни разпределителни шкафове за ниско напрежение с фиксиран тип, независимо разработени от HUAJIDIAN, проектирани в съответствие с националния стандарт GB7251 и международния стандарт IEC60439:

1 Приложима електрическа мрежа: 50Hz промишлена честота, 400V номинално напрежение разпределителни системи.

2 Токов диапазон: 630A–3150A; капацитет на главната шина до 3150A (регулируем при поискване).

3 основни функции: разпределение на мощността, защита от претоварване и късо съединение и управление на стартиране/спиране на двигателя.

4 Гъвкава конфигурация: Може да се комбинира с входящи захранващи шкафове, изходящи захранващи шкафове и шкафове за компенсиране на реактивна мощност, за да се образува интегрирана система за разпределение на електроенергия с ниско напрежение.

5 сценария на приложение: електроцентрали, подстанции, промишлени и минни обекти, хранително-вкусови съоръжения, търговски комплекси и високи жилищни сгради.

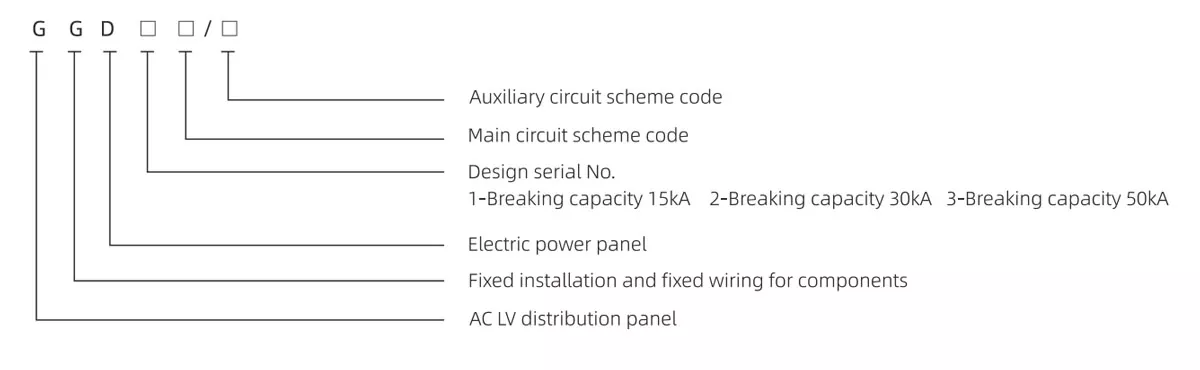

МОДЕЛ

Производствени възможности на HUAJIDIAN

1. Специализирана работилница за ламарина: Обработва процесите на рязане, огъване и формоване на шкафове.

2. Линия за сглобяване на специализирани компоненти: Стандартизирани процедури за сглобяване за минимизиране на човешката грешка.

3. Изчерпателна проверка на входящия материал: стриктна проверка на медни шини, прекъсвачи, стоманени плочи и изолационни компоненти при влизане.

4. Тест за изгаряне на готовия продукт: Всеки шкаф се подлага на тест за изгаряне, базиран на натоварване, преди да напусне фабриката, за да се елиминират скритите грешки.

5. Пълна документация за доставка: Всеки модул се доставя с фабричен сертификат за съответствие, пълна 3C сертификация и персонализирани първични и вторични схеми на системата.

В допълнение към стандартните продукти, ние предлагаме услуги за персонализиране на едно гише: нестандартни размери, надстройки за антикорозионна или взривобезопасна защита и инсталиране на модули за отдалечена комуникация и системи за мониторинг на потреблението на енергия. Ние също така предоставяме проучвания на място, оптимизиране на схеми и технически насоки на място за инсталиране.

Основни технически спецификации

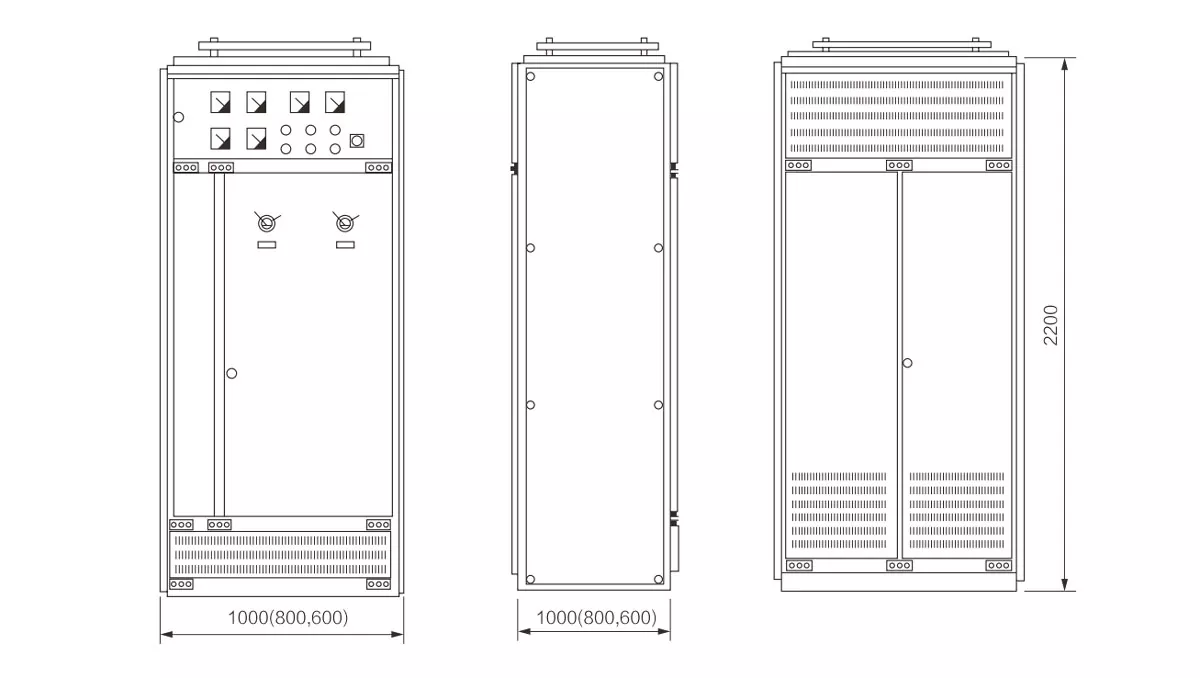

Модулен дизайн на структурата на шкафа

1. Рамка и панели на шкафа

Структурните профили се отличават с предварително пробити 20 mm стандартни модулни монтажни отвори и използват болтово сглобяване, а не обширно заваряване; това гарантира висока механична якост, способна да устои на електромагнитните сили, генерирани по време на събития на късо съединение. Вратите на шкафа и страничните панели са изработени от висококачествена 1,5–2,0 mm студено валцована стомана, обработена с двуслоен процес (фосфатиране/отстраняване на ръжда, последвано от епоксидно електростатично прахово покритие), за да се осигури устойчивост на киселини и основи и дългосрочна издръжливост срещу отлепване или ръжда.

2. Горно отделение за шини

Независима, запечатана камера за шини в горната част съдържа медни главни шини T2, закрепени от огнезащитни скоби за шини PPO (оценени за устойчивост на топлина от 120°C). Това изолирано отделение съдържа потенциални повреди на шината, предотвратявайки повреда на компонентите, разположени в секциите по-долу.

3. Предно отделение за функционален модул

Предната работна зона е разделена на секция за преглед на инструмента и секция за работа с превключватели; прозрачният прозорец позволява четене на уредите и проверка на състоянието на превключване без отваряне на вратата. Той интегрира прекъсвачи, контактори, инструменти и светлинни индикатори, за да улесни многоверижното разпределение на мощността.

4. Долно отделение за кабели

Независима камера за окабеляване в долната част включва предварително изрязани кабелни входни/изходни портове и вентилационни жалузи. Захранващите и контролните кабели са прекарани отделно, за да се предотвратят смущения по време на поддръжка, докато плътните вентилационни отвори в основата непрекъснато понижават вътрешната работна температура.

Основни предимства на продукта

1. Превъзходни показатели за безопасност при късо съединение

Разпределителната апаратура за ниско напрежение GGD поддържа краткотраен издържан ток до 50kA; избраните шини и компоненти са преминали симулирани тестове за повишаване на температурата при късо съединение. В случай на внезапно късо съединение, структурата на шкафа остава недеформирана и медните шини не се стопяват, което значително намалява риска от пожар в електроразпределителните системи. Това го прави подходящ за съоръжения с импулсни натоварвания с висока мощност, като топилни заводи и обекти на тежката промишленост.

2. Разделена изолация и цялостна защита от електрически удар

Стандартната защита IP30 предотвратява навлизането на твърди чужди предмети, по-големи от 2,5 мм, и случайно докосване на пръсти до части под напрежение. Шината, функционалният блок и кабелните отделения са напълно изолирани, като се гарантира, че повреда в една зона няма да се разпространи в други. Допълнителна функция за блокиране на вратата за прекъсване на захранването елиминира риска от токов удар по време на поддръжка.

3. Дизайн с преден достъп за евтино разширение и модификация

Отличаващ се с пълен преден достъп, всички компоненти са инсталирани отпред; подмяната на части или прокарването на кабели не изисква премахване на задния панел. Стандартизираните модулни монтажни отвори позволяват бъдещо разширяване на капацитета без модификации на рамката, намалявайки разходите, свързани с престой и преоборудване.

4. Широк температурен диапазон, подходящ за тежки условия на работа

Стандартната комутационна апаратура за ниско напрежение GGD е подходяща за конвенционални среди, вариращи от -5°C до +40°C. Модернизираният корпус с рейтинг IP54 е проектиран за среда с висока влажност, прашна или корозивна среда - като химически заводи и подземни паркинги - осигурявайки стабилна работа дори в зони със значителни температурни колебания.

Сценарии за приложение

1. Индустриален сектор: Металургия и минно дело, заводи за производство на машини, химически индустриални паркове и цехове за преработка на храни; разпределение и управление на мощността за машинни инструменти, въздушни компресори и двигатели на вентилатори.

2. Търговски и жилищни сгради: Високи жилищни комплекси, търговски комплекси и офис сгради подземни разпределителни помещения; захранване и управление на осветление, централна климатизация и противопожарни помпи.

3. Енергийна инфраструктура: Малки до средни електроцентрали и регионални подстанции; цялостни електроразпределителни системи за ниско напрежение за спомагателно инсталационно оборудване.

Случаи на проекти от реалния свят

1. 50kA GGD проект с висок капацитет на прекъсване за топилна пещ в Гансу

Топилна фабрика за цветни метали в Северозападен Китай закупи 48 единици HUAJIDIAN 1200A GGD разпределителна уредба с висок капацитет на прекъсване, за да служат като основни разпределителни шкафове за нейната работилница, където съоръжението беше изправено пред високи токови удари на натоварване и строги изисквания за защита от късо съединение. Оборудването е работило непрекъснато в продължение на три години без деформация на корпуса или прегряване на шината; нашият екип се справи с целия процес, включително проучвания на сайта, оптимизиране на решение и насоки за инсталиране на място.

2. IP54 Устойчив на корозия GGD проект за крайбрежен химически парк

Подземна помпена станция в крайбрежен химически парк закупи 26 единици персонализирани комутационни уреди, устойчиви на корозия IP54, за да издържат на висока влажност и корозивни газове. Надградихме процеса на нанасяне на покритие и монтирахме запечатани кабелни щуцери; оборудването е работило стабилно в продължение на 24 месеца без проблеми по отношение на ръжда или влошаване на изолацията.

ЧЗВ

В1: Какви услуги за персонализиране поддържа разпределителната апаратура за ниско напрежение HUAJIDIAN GGD?

A1: Три ключови области за персонализиране: ① Персонализиране на размерите: Регулиране на размерите на шкафа (дължина, ширина, височина), за да пасне на конкретното пространство на помещението за разпределение на енергия; ② Надстройки на защитата: рейтинги IP40/IP54, антикорозионни покрития и взривозащитена структурна армировка, подходящи за химически заводи и минни дейности; ③ Интелигентни надстройки: Предварително инсталиране на възможности за отдалечена комуникация, мониторинг на потреблението на енергия и автоматични устройства за компенсиране на реактивната мощност. Допълнителните услуги включват проучвания на място, оптимизация на чертежи и ръководство за инсталиране на място.

Q2: Какви квалификационни документи са включени в доставката на всеки HUAJIDIAN GGD модул?

A2: Пълен набор от официална документация се предоставя при изпращане: фабричен сертификат за съответствие, пълен доклад за задължителна сертификация 3C, схеми на електрическата система, диаграми на разположението на шините и подробен списък на спецификациите на компонентите. Цялата документация отговаря на стандартите за приемане на местните електрически мрежи и на изискванията за търгове за задгранични проекти.

Q3: Какви са екологичните разлики между стандартния IP30 шкаф и опционалния IP54 шкаф?

A3: Стандартният модел IP30 е подходящ за чисти, сухи разпределителни помещения в електроцентрали, офис сгради и заводи за общи машини, като предлага защита предимно срещу големи твърди предмети. Моделът IP54 предлага защита срещу пръски вода и фин прах, което го прави подходящ за влажни или корозивни среди като подземни помпени помещения, крайбрежни химически заводи и прашни минни обекти; тези модули разполагат с уплътнителни уплътнения, водоустойчиви кабелни изводи и подобрени покрития против ръжда.
