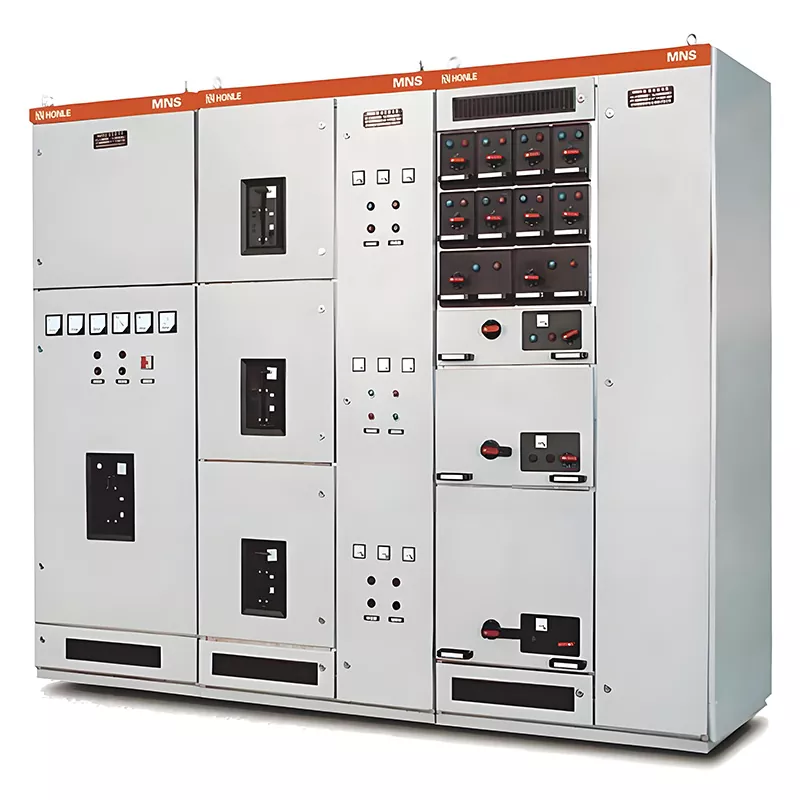

Комутационна апаратура за ниско напрежение MNS

Стабилното електроразпределение е основата за безпроблемната работа на фабрики и сгради; разпределителната апаратура за ниско напрежение директно определя безопасността, оперативната ефективност и нивото на интелигентност на цялата енергийна мрежа. HUAJIDIAN разработи разпределителната апаратура за ниско напрежение MNS заедно със серията GCK и MNS, оптимизирайки дизайна въз основа на години опит в индустрията и глобална обратна връзка от клиенти.

Това оборудване е съвместимо с 50/60Hz трифазни променливотокови захранващи системи (номинални напрежения от 380V/400V/690V) и се използва за пренос и разпределение на енергия, управление на мотори и компенсация на реактивна мощност. За разлика от традиционните фиксирани шкафове, структурата на изтеглящото се чекмедже физически изолира функционалните модули от главната верига. Дефектен модул може да бъде изтеглен за поддръжка поотделно, без да се изключва целият шкаф, което значително намалява риска от прекъсване на производствената линия.

Основни предимства на продукта

1. Стандартизирано и модулно оформление на шкафа

Разпределителната апаратура за ниско напрежение MNS използва унифициран модулен възел; главните и разклонителните шини са разположени в отделни зони, поддържащи както хоризонтално, така и вертикално окабеляване. Веригите на чекмеджетата и функционалните модули могат гъвкаво да се добавят или премахват въз основа на изискванията за натоварване на място, без да е необходимо препроектиране на шкафа по поръчка. Това значително съкращава времето за производство и доставка, което го прави идеален за поетапно разширяване на заводи и проекти за обновяване на сгради.

2. Висока защита IP41 + изолирана, безопасна теглеща се структура

Шкафът има степен на защита IP41, блокирайки твърди чужди предмети, по-големи от 1 mm, и предотвратява проникването на прах и случаен контакт с части под напрежение. Независими чекмеджета осигуряват физическа изолация между модула и главната верига; поддръжката включва изтегляне само на дефектното чекмедже, като по този начин се избягват широко разпространени прекъсвания на електрозахранването и се повишава безопасността при работа.

3. Изключителна способност за устойчивост на късо съединение

Главната шина има максимален номинален работен ток от 6300A, краткотраен издържан ток от 100kA/1s и пиков издържан ток от 220kA/0,1s. Разклонителните шини се предлагат в стандартни и подсилени версии: стандартният тип издържа на пиков ток от 105kA/0.1s, докато подсиленият тип достига 176kA/0.1s. В случай на повреда на късо съединение, структурата на шкафа и шините издържат на деформация и предотвратяват изтичане на дъга, осигурявайки стабилност на мрежата.

4. Запазени интерфейси за разширяване на Smart Monitoring

Всички разпределителни уредби за ниско напрежение на MNS се доставят стандартно с компютърни комуникационни интерфейси, позволяващи интеграция с платформи за автоматизация на заводите, интелигентни сградни системи за електроразпределение и централизирани системи за управление на електроцентрали. В силно автоматизирани среди - като нефтохимически заводи и топлоелектрически централи - тези устройства улесняват дистанционното събиране на данни, оперативен мониторинг и ранно предупреждение за неизправности, поддържайки създаването на безпилотни, интелигентни мрежи за разпределение на енергия.

Основни технически параметри

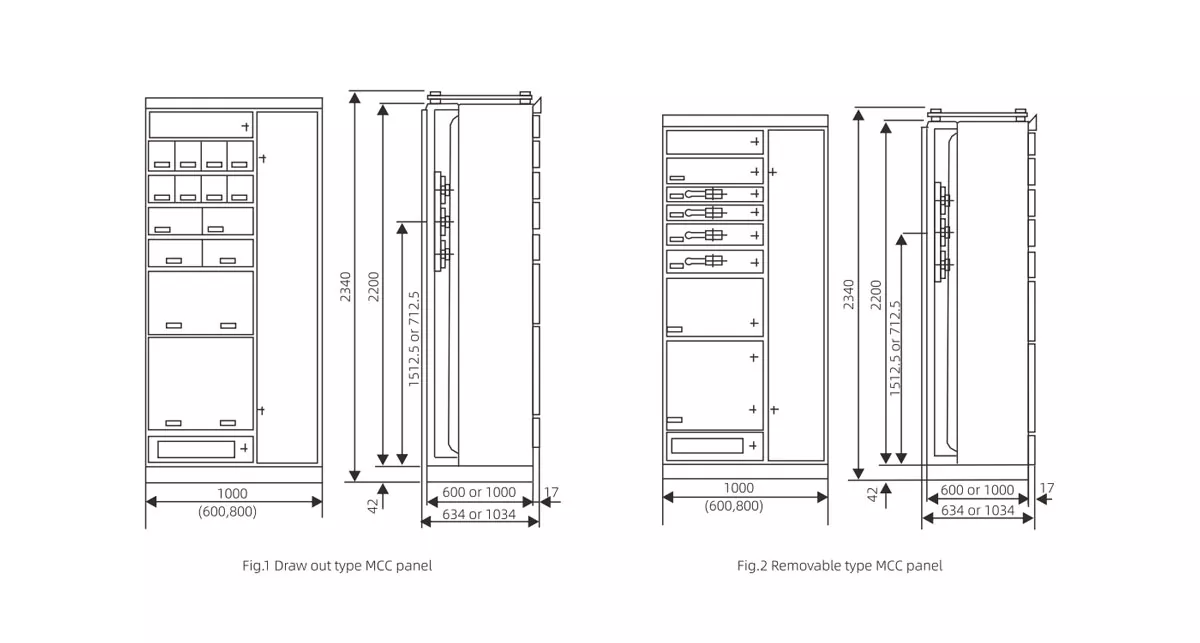

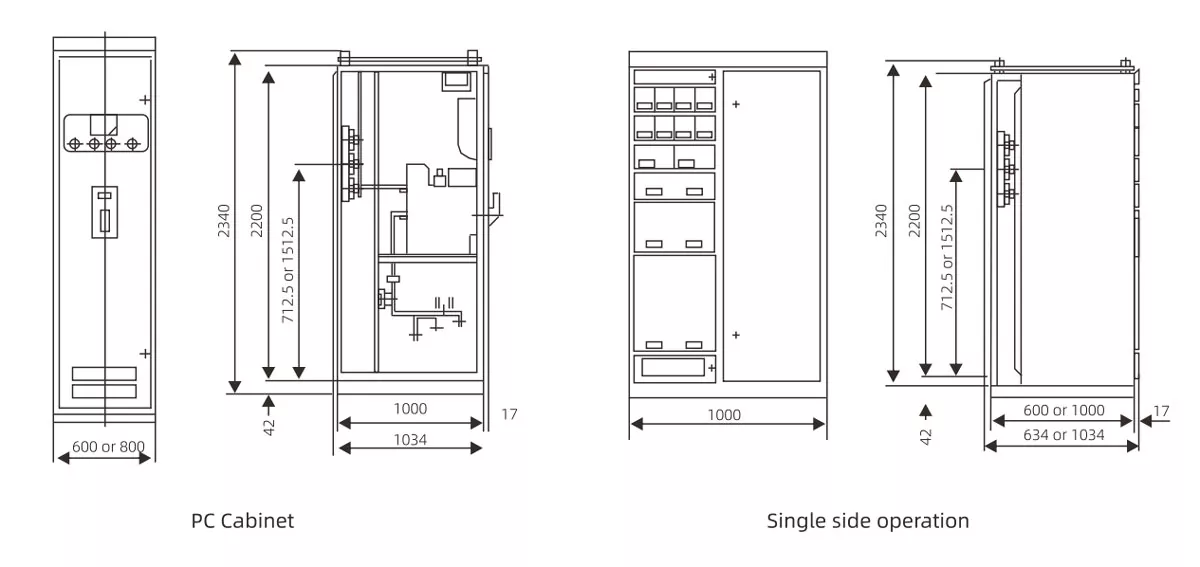

ВЪТРЕШНО УСТРОЙСТВО

Приложими условия на околната среда

1. Околна температура: -5°C до +40°C; Средната 24-часова температура не надвишава 35°C

2. Височина на монтаж: ≤2000 метра; само за вътрешна употреба

3. Влажност: Относителна влажност ≤50% при 40°C; максимална влажност 90% при 20°C; оборудван с функции против кондензация за справяне с температурни колебания

4. Вертикалност на монтаж: Наклон на шкафа не повече от 5°

5. Място на работа: Инсталирането в зони, съдържащи запалими/експлозивни среди, силни вибрации или корозивни химически газове, е забранено

Мултииндустриални приложения и проекти от реалния свят

Случай 1: Проект за електроразпределение за широкомащабна нефтохимическа база в Източен Китай

Съоръжение за химическа обработка с годишно производство от 1,2 милиона тона използва 28 единици разпределителна апаратура за ниско напрежение HUAJIDIAN MNS. Служейки като център за управление на двигателя на цеха, системата осигурява непрекъснато захранване на реакционните съдове и трансферните помпи. Шкафовете с рейтинг IP41 ефективно изолират химическия прах, подсилените шини издържат на ударните токове от стартиране на двигателя, а комуникационните интерфейси се интегрират с DCS системата за управление на завода; системата работи стабилно три години без инциденти с късо съединение.

Казус 2: Спомагателна енергийна система за 300MW топлоелектрическа централа

Оборудван с 35 единици GCS разпределителна уредба за разпределяне на захранването към спомагателни системи като водоснабдяване, десулфуризация и агрегати за отстраняване на прах. Главната шина 6300A поддържа работа при пълно натоварване, докато високата способност за издръжливост на късо съединение смекчава колебанията в мрежата по време на стартиране и изключване на модула. Интелигентните интерфейси се свързват директно с централната платформа за управление на завода, позволявайки аларми за грешки в реално време.

HUAJIDIAN: Корпоративна сила и осигуряване на качеството

Създадена в Wenzhou, Zhejiang през 1998 г., марката предлага широка гама от продукти за пренос и разпределение на енергия, включително разпределителни уреди за ниско напрежение, пръстеновидни главни модули (RMU), трансформатори, стабилизатори на напрежение и прекъсвачи.

Като дългосрочен доставчик за вътрешни и международни EPC проекти, компанията притежава сертификат за система за управление на качеството ISO9001 и сертификат за безопасност CE. Ние управляваме нашата собствена стандартизирана фабрика с пълен процес на проверка на качеството, обхващащ суровини, полуфабрикати и готови продукти; всяка разпределителна уредба се подлага на цялостно изпитване на електрическите характеристики, преди да напусне фабриката.

Нашият професионален технически екип предоставя услуги на едно гише, включително проектиране на схема за електроразпределение, ръководство за инсталиране на място и техническа поддръжка през целия живот. Ангажирани с качеството на първо място, нашите продукти се изнасят на пазари по целия свят.

ЧЗВ

В1: Може ли разпределителната апаратура за ниско напрежение HUAJIDIAN MNS да бъде разширена по-късно и какъв е максималният брой вериги на единица?

A1: Разпределителната уредба разполага с напълно модулен дизайн, позволяващ гъвкаво добавяне или премахване на функционални чекмеджета дори след инсталиране на място. Няма нужда от подмяна на рамката на шкафа; просто инсталирането на допълнителни модули за чекмеджета е достатъчно. Главните и разклонителните шини са оборудвани със запазени интерфейси за разширение, което значително намалява времето и разходите за надграждане на системата.

Q2: Как да избера между стандартните и подсилените разклонителни шини за системата GCS?

A2: Стандартната разклонена шина предлага пикова устойчивост от 105kA/0,1s, подходяща за приложения с леки натоварвания като офис сгради и текстилни фабрики. Подсилената версия издържа 176 kA/0,1 s, което я прави идеална за среди с късо съединение с голямо въздействие, срещани в нефтохимически заводи, металургични съоръжения и големи електроцентрали. Нашият технически екип може да препоръча безплатно подходящите спецификации на шините въз основа на параметрите на тока на късо съединение на вашия сайт.

Въпрос 3: Разпределителната апаратура MNS за ниско напрежение поддържа ли персонализирани функции за интелигентно наблюдение и кои комуникационни протоколи са съвместими?

A3: Всички шкафове разполагат със запазени независими комуникационни интерфейси и поддържат инсталирането на персонализирани интелигентни модули за наблюдение. Съвместими с основните комуникационни протоколи в енергетиката, те позволяват дистанционно предаване на данни - включително напрежение, ток, температура в шкафа и сигнали за повреда - както и дистанционно управление и предупреждения за аномалии. Решения за вторично окабеляване и интеграция със системи за наблюдение също могат да бъдат предоставени при поискване.

Технически параметър на първичната верига (съгласно Dw45)

Забележка:

1. Токът на вертикалната шина е изключително до 2000A @ +35 ℃; (+40 ℃ с охладител)

2. Степента на защита на lP54 се взема предвид при специален дизайн, ако е необходимо
