Електрически разпределителен шкаф за ниско напрежение

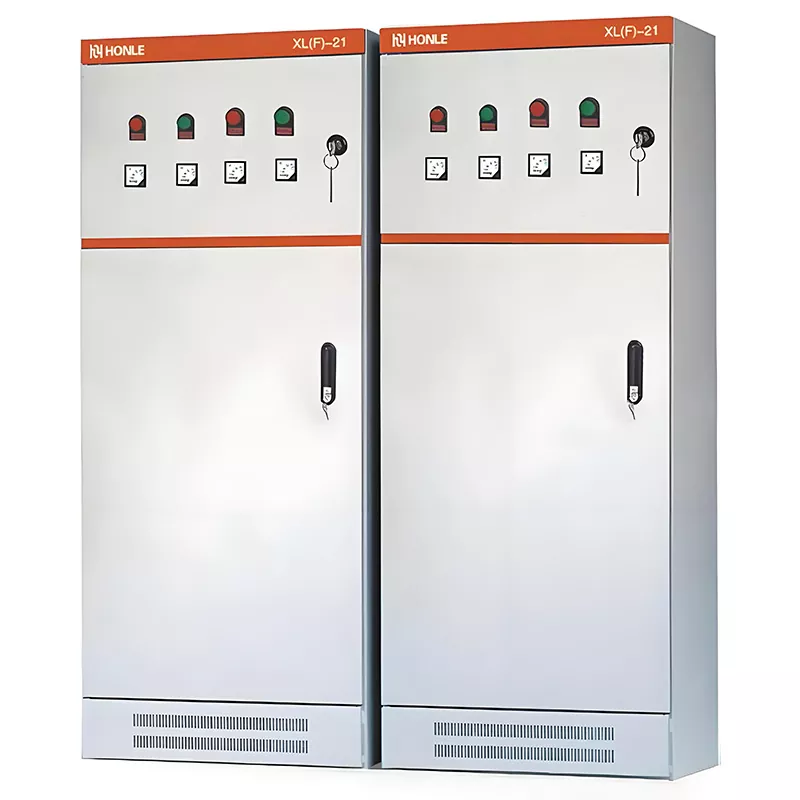

Специализираният на HUAJIDIAN XL(F)-21 електрически разпределителен шкаф за ниско напрежение се отличава с класически сиво-бял корпус с оранжева акцентна лента в горната част. Вратата на шкафа е разделена на горна работна секция и долно запечатано отделение за оборудване, със заключваща се врата, осигуряваща безопасност при работа. Вграден вентилационен отвор в долната част осигурява както разсейване на топлината, така и защита от прах.

Предният панел се доставя стандартно с червени/зелени индикатори за състояние (работа/повреда), измерватели на напрежение и ток и главен ключ за управление, позволяващ наблюдение в реално време на състоянието на веригата без отваряне на шкафа. Инсталацията е гъвкава, поддържаща самостоятелно монтирано на стена разположение или модулни конфигурации една до друга, което я прави подходяща за проекти за разпределение на енергия с голям капацитет с много вериги.

Като глобален доставчик на електроразпределително оборудване, HUAJIDIAN управлява своя собствена фабрика, стриктно спазвайки стандартите GB/T 7251.12-2013 и IEC 60439. С опит в успешни изпълнения на проекти, шкафовете са надеждно подходящи за среди като прашни промишлени предприятия, търговски сгради и общинска инфраструктура, като напълно отговарят на изискванията за безопасност за индустриални и граждански електрически приложения.

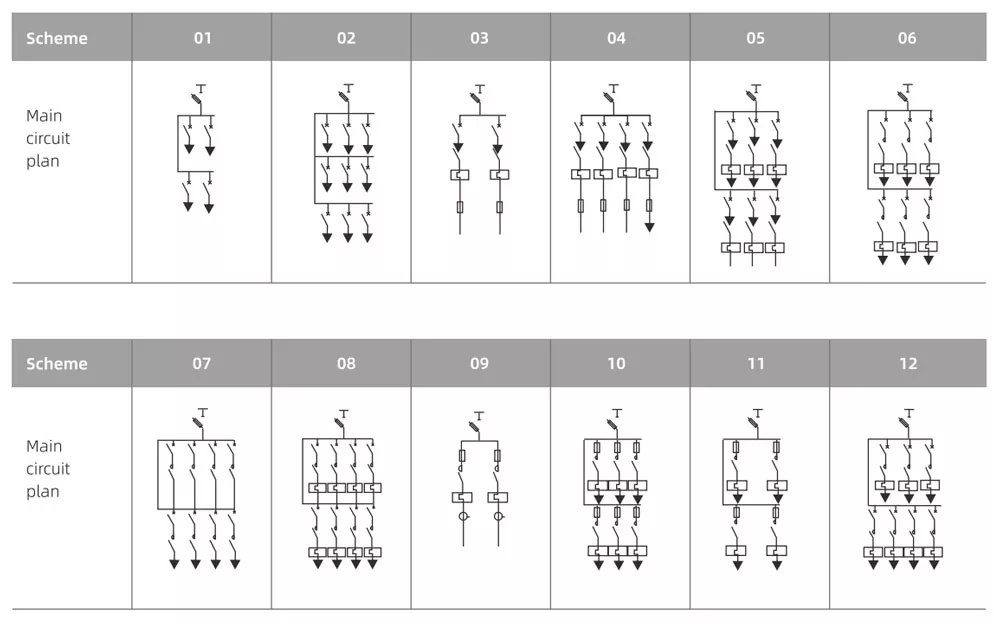

МОДЕЛ

Основни технически параметри

ПОДРОБНИ ИЗОБРАЖЕНИЯ

Основни предимства на продукта

1. Модернизирана прахоустойчива структура на жалузите

За разлика от стандартните шкафове XL-21, моделът XL(F) се отличава с оптимизирано уплътняване на ставите на шкафа и подобрени долни жалузи. Този дизайн осигурява вентилация, като същевременно блокира прах и влага, като по този начин намалява риска от късо съединение и стареене на компоненти - което го прави идеален за прашни работилници в индустрии като леене, текстил и машинна обработка.

2. Многослойна система за безопасност

Двойна защита (претоварване, късо съединение и утечка на земя) както за главни, така и за разклонителни прекъсвачи, включващи червени светлинни индикатори за повреда за незабавни визуални предупреждения относно аномалии във веригата; независимо заземяване за вратата на шкафа, рамката и медните шини, комбинирано с дизайн с отделно неутрално заземяване, елиминира риска корпусът на шкафа да стане под напрежение; механизъм с двойно заключване (главен контролен ключ + механична ключалка на вратата) гарантира, че захранването е заключено по време на поддръжка, предотвратявайки случайно задействане, докато е под напрежение.

3. Енергийно ефективни и издръжливи медни шини с висока чистота

Стандартизирана конфигурация с използване на твърди медни шини по национален стандарт (GB) TMY, предлагащи превъзходна проводимост и висок капацитет на токопренасяне, осигуряващи минимално генериране на топлина по време на дългосрочна работа при пълно натоварване; стандартизираните перфорации на шини и организираното окабеляване на разклоненията намаляват контактното съпротивление, като по този начин минимизират загубите на енергия и разходите за електричество във времето.

4. Гъвкаво персонализиране и опции за доставка

Фабриката HUAJIDIAN поддържа два модела на доставка: напълно сглобени шкафове, предварително инсталирани с компоненти по национален стандарт, или продажба на празни шкафове, придружени от пълен набор от спомагателни материали (медни шини, брави на врати, монтажни шини); размерите на корпуса, степените на защита и вътрешните схеми могат да бъдат персонализирани според специфични изисквания.

Приложими условия на околната среда

1. Околна температура: -5°C до +40°C; 24-часова средна температура не повече от 35°C;

2. Височина на монтаж: ≤2000m; налични решения за намаляване на мощността за приложения на голяма надморска височина;

3. Влажност на околната среда: Относителна влажност ≤90% (при 20°C, без кондензация); вентилатори за изсушаване могат да бъдат инсталирани за влажна работна среда;

4. Забранени сценарии: Не е за употреба на открито; неподходящи за среди със силно корозивни газове или запалими/експлозивни атмосфери; за взривоопасни зони са необходими специализирани взривозащитени шкафове.

Казус от реално приложение

Случай 1: Мащабен цех за предене на текстил (промишлена среда с прах)

Голям местен производител на текстил закупи 16 единици HUAJIDIAN XL(F)-21 400A електрически разпределителен шкаф за ниско напрежение за използване в техните производствени линии за предене. Цехът генерира значителни количества памучен мъх и прах през цялата година; благодарение на модернизираните IP30 прахоустойчиви жалузи, оборудването работи непрекъснато в продължение на една година без натрупване на прах или повреди при късо съединение, намалявайки честотата на поддръжка с 60% в сравнение със стандартните модули XL-21. Множество шкафове са свързани паралелно за централно управление на 48 предачни машини, което улеснява унифициран мониторинг и бързо отстраняване на проблеми.

Казус 2: Висока търговска офис сграда със смесено предназначение (сценарий за гражданска инфраструктура)

22-етажна търговска офис сграда е оборудвана с осем главни разпределителни шкафа HUAJIDIAN 630A и двадесет и четири разклонителни разпределителни шкафа. Вътрешната среда отговаря на стандартния рейтинг на защита IP30, докато предните визуални инструменти намаляват натоварването при рутинни проверки. Независимият дизайн за заземяване предотвратява смущенията на статичното електричество в чувствителната офис електроника, а стоящата на пода конструкция, съседна на стената, се вписва перфектно в тесните електрически шахти на сградата.

ЧЗВ

Q1: Каква е основната разлика между прахоустойчивия шкаф XL (F)-21 и стандартния разпределителен шкаф XL-21?

О: XL (F)-21 е надграденият прахоустойчив модел на HUAJIDIAN; той разполага с уплътнителни ленти по шевовете на корпуса и оптимизирани прахоустойчиви жалузи в основата, предлагащи превъзходна устойчивост на прах - идеален за прашни работилници като текстилни или леярски съоръжения. Стандартният XL-21 предлага само основна защита IP30 без подсилена прахоустойчивост, което го прави по-подходящ за чисти среди като офис сгради.

Q2: Какъв е максималният капацитет на тока и броят на разклонителните вериги за стандартния електрически разпределителен шкаф за ниско напрежение? Може ли капацитетът да бъде разширен?

О: Стандартният шкаф поддържа номинален ток на главния превключвател до 630 A и може да побере 6 до 12 разклонителни вериги в зависимост от ширината на шкафа. За по-високи изисквания за капацитет, множество шкафове могат да бъдат свързани паралелно без необходимост от допълнителни структурни модификации.

Въпрос 3: Възможно ли е да закупя само празния шкаф и сам да инсталирам компонентите? Какви аксесоари са включени?

A: HUAJIDIAN предлага XL (F)-21 празни шкафове за отделна покупка, пълни с инсталационни аксесоари като медни шини TMY, ключалки против кражба, DIN шини и клемни блокове. Стандартните размери са лесно достъпни, а нестандартните шкафове също могат да бъдат персонализирани според вашите чертежи.
